Демонтаж сплит системы своими руками

Демонтировать сплит-систему, состоящую из наружного и внутреннего блока, сложнее, чем моноблочный кондиционер. Основной нюанс заключается в замкнутой схеме циркуляции хладогена, которую при снятии надо разгерметизировать.

Целесообразно ли заниматься такой работой самостоятельно или лучше доверить ее профессионалам? Какова технология демонтажа кондиционера? Ответы на эти вопросы описаны в статье.

1. Демонтаж сплит системы: плюсы и минусы самостоятельного снятия кондиционера
2. Устройство кондиционера
3. Демонтаж сплит системы своими руками: последовательность действий
   • Необходимые инструменты
   • Удаление хладогена
   • Отсоединение коммуникаций
   • Снятие наружного и внутреннего блока кондиционера
4. Особенности демонтажа кондиционеров разного типа
5. Общие рекомендации по демонтажу кондиционеров

Демонтаж сплит системы: плюсы и минусы самостоятельного снятия кондиционера

Как правило, основным поводом для снятия кондиционера является переезд или замена морально устаревшего устройства на новое. Меняя место жительства или офис, не хочется оставлять новым владельцам купленную за собственные средства сплит систему. В таком случае можно пригласить бригаду специалистов для демонтажа кондиционера или попробовать выполнить эту работу самостоятельно.

Профессиональные монтажники сделают демонтаж кондиционеров (сплит систем) за 15 минут, но за такую скорость и гарантию, что устройство не выйдет из строя придется заплатить. Ценовая политика зависит от мощности оборудования: снятие квартирного кондиционера обойдется в 2500-4000 р., большой офисной сплит системы – до 10000 р. Стоимость демонтажа встроенного в подвесной потолок или кассетного «кондера» увеличивается на 5-15%.

В принципе, человеку, который знаком с технической темой и общим устройством кондиционера, будет, более ли менее, понятно, как отвинтить штуцеры, откачать хладоген, отсоединить коммуникации, снять блоки сплит системы и упаковать элементы по коробкам. Однако не все так просто. Существуют некоторые риски, о которых надо знать:

1. Главная опасность – не откачанный фреон. Без манометра, измеряющего давление на газовой магистрали, выполнить перекачивание хладогена не получится. Замерзание паров воды приведет к поломке насоса и дорогостоящему ремонту.
2. Используя непрофессиональные инструменты можно повредить трубы испарителя внутреннего блока, расположенные очень близко возле места фиксации кондиционера в стене.
3. В случае если трубопровод обрезан чересчур коротко, есть вероятность, что при последующей установке он не подойдет по длине. Наращивание нового выведет оборудование из строя.
4. Блоки испарения канальных кондиционеров дополнительно нуждаются в аккуратном отсоединении с воздуховодами. Выполнить подобную работу, не имея опыта, сложно.
5. При снятии сплит системы не обойтись без специальных дорогостоящих инструментов. Иногда стоимость проката выше, чем оплата за труд профессиональных демонтажников.

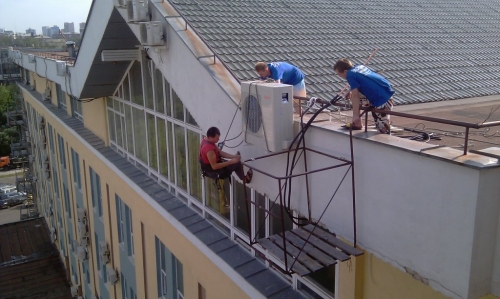

6. Промышленные кондиционеры имеют немалые габариты и вес. Выполнить снятие самостоятельно физически сложно, а иногда не реально. Кроме того, квартирные внешние блоки кондиционеров, могут размещаться очень высоко на фасаде дома далеко от окна. В этих случаях от идеи демонтаж без помощи специалистов и промышленных альпинистов придется отказаться.

Важно! Дать 100% гарантию на сохранность бесперебойной работы кондиционера после его демонтажа никто не сможет. Риск демонтажа/установки  сплит системы в непригодном состоянии довольно велик.

Если перечисленных доводов не достаточно и желание самостоятельно снять устройство не пропало, то необходимо ознакомится с устройством кондиционера и понять технологию его демонтажа.

Устройство кондиционера

От понимания работы сплит системы зависит 50% успеха ее снятия. Современная сплит система состоит из наружного и внутреннего блоков, каждый из которых содержит набор соответствующего оборудования и выполняет свою функцию.

Наружный блок включает следующие узлы:

• теплообменник – конденсатор;
• вентилятор, прогоняющий воздух через теплообменник;
• компрессор, который нагнетает давление;
• осушитель, соединительные медные трубки и расширительный клапан;
• электротехнические элементы (запитка от электросети) и средства автоматизации.

Внутренний блок кондиционера содержит:

• теплообменник – испаритель с вентилятором;
• жалюзи, направляющие поток воздуха;
• фильтрующие элементы;
• емкость для сбора конденсата.

Блоки соединены между собой двумя магистралями для хладоносителя. По большой трубе хладоноситель передвигает в виде газа, а по трубе с меньшим диаметром – в жидком состоянии.

Общий принцип работы кондиционеров: Компрессор работает с парами фреона. При включении пары хладогена нагреваются и поступают в наружный блок, где совершают теплоотдачу на радиатор. Затем хладоген возвращается во внутренний блок, вбирает  в себя тепло из дома, нагревается и передает тепло радиатору. Таким образом, происходит циклическая работа.

Важно! Наибольшей опасности деформации при демонтаже подвергается вакуумный насос компрессора. Даже незначительное повреждение насоса снижает производительность сплит системы – пыль, царапины, посторонние предметы и грязь могут стать причиной снижения производительности кондиционера.

Демонтаж сплит системы своими руками: последовательность действий

Необходимые инструменты

При обслуживании сплит системы и ее демонтаже важно соблюдать основные правила техники безопасности: работать с помощником и использовать страховочное оборудование.

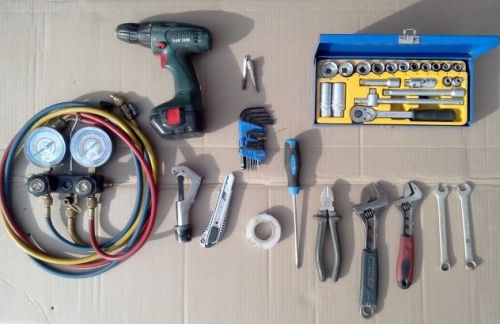

Чтобы снять квартирный кондиционер надо запастись такими инструментами:

• рожковые ключи;
• разводные ключи;
• торцевые ключи с трещеткой;
• отвертка РН2;
• бокорезы;
• строительный нож;
• набор шестигранников;
• шуруповерт;
• труборез;
• манометрический коллектор.

Удаление хладогена

Перед тем как снять кондиционер необходимо «перегнать» хладоген:

1. Включить кондиционер в режиме охлаждения, на пульте установить самый низкий температурный режим.
2. На внешнем блоке сплит системы найти два вентиля разных размеров и разводным ключом открутить заглушки.
3. После запуска компрессора шестигранником перекрыть меньший вентиль. К большему вентилю сразу подсоединить манометрический коллектор.
4. Отслеживать на монометре падение давления. Как только стрелка опуститься ниже нуля закрутить большой вентиль.

После выполнения этих действий кондиционер выключить – теперь весь хладоген выведен в наружный блок. Следующий этап – отсоединение провода от внешнего блока.

Отсоединение коммуникаций

Последовательность действий:

1. Открутить трубку меньшего размера. Как правило, этот процесс не вызывает каких-либо сложностей.
2. Большую трубку откручивать аккуратно, прикладывая небольшие усилия, чтоб не сорвать резьбу.
3. После отключения фреонопровода вентили закрыть заглушками – это убережет внешний блок кондиционера от попадания вовнутрь влаги и мусора. При отсутствии специальных заглушек можно воспользоваться обычной изолентой.
4. Отсоединить электрические коммуникации.

Снятие наружного и внутреннего блока кондиционера

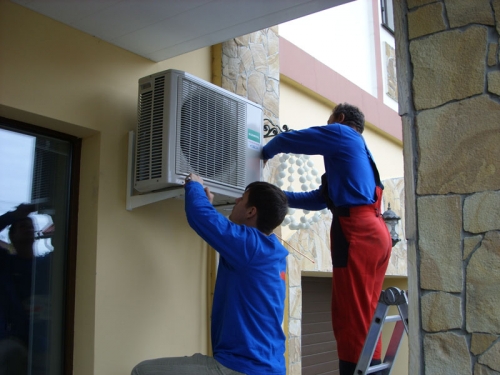

Открутить внешний блок сплит системы от горизонтальных кронштейнов. Обычно наружная часть кондиционера прикручена четырьмя болтами М8, М6 или М10. После того, как болты откручены внешний корпус снять и отставить в сторону. Снаружи на фасаде здания должен остаться только фреоноотвод, который пока не снимается.

Следующий шаг – демонтаж внутреннего блока сплит системы. Неопытному специалисту процесс снятия со стороны покажется простым: отсоединить от стены и открепить трубки. На самом деле, чтобы грамотно демонтировать  эту часть кондиционера надо соблюдать рекомендованный порядок действий:

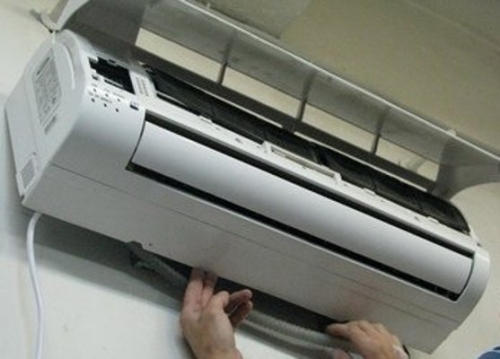

1. Определить конструкцию креплений, защелок и пр. У разных моделей кондиционеров способы фиксации корпуса к монтажной пластине могут несколько отличаться друг от друга.
2. Обычно в нижней части блока отмечены стрелочки, указывающие место соединения корпуса с монтажной пластиной. В зависимости от модели в этой точке надо оттянуть/надавить или открутить саморезы. Точная информация о методе крепления указана в инструкции к кондиционеру. Производители устанавливают специальную систему защелок, потому что рядом с креплением располагается блок для испарения. Внешние колебания этого блока могут стать причиной поломки прибора. Для снятия защелок производители рекомендуют использовать специальный прибор. При отсутствии такого расщелкивание выполняется самостоятельно при помощи небольшого инструмента. Действия должны быть последовательными и аккуратными, чтобы не деформировать трубки испарителя.

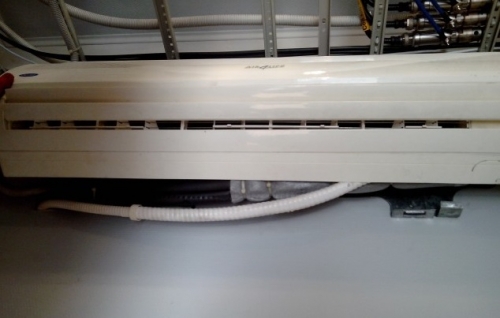

3. После того, как отстегнули нижнюю часть корпуса, надо его немного отодвинуть от стены. За блоком расположен фреонопровод в теплоизоляторе, электрический межблочный кабель и дренажный патрубок.
4. От внутреннего корпуса отсоединить межблочный электрический кабель – открутить крышку электрочасти блока, отсоединить кабель от клемм, вытянуть провод из блока.
5. Отсоединить дренажную трубку. Заранее надо подготовить небольшую емкость, так как из патрубка может вытекать вода (100-200 гр.).
6. Далее – отсоединить фреонопровод. Как и на внешнем блоке понадобится отсоединить две трубки разного диаметра. Эти коммуникации спрятаны за термоизолятором.
7. Последовательно открутить одну, а потом вторую трубку. После отсоединения каждую трубку надо «заглушить», чтоб в контур не попала влага и пыль.
8. Когда межблочные коммуникации полностью отсоединены, внутренний блок немного приподнимается вверх и снимается с монтажной пластины. Корпус отставить в сторону. На стене останется только пластина.

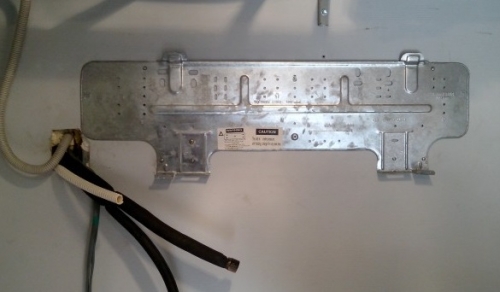

9. Открутить саморезы и снять монтажную пластину – она понадобится при повторной установке кондиционера.
10. Чтобы не потерять пластину рекомендуется надеть на внутренний блок и в таком виде транспортировать.

На фасаде здания осталась старая фреоновая магистраль. Для дальнейшего монтажа сплит системы понадобятся гайки с фреоновода – их надо выкрутить из трубы.

Важно! Во время транспортировки внутренняя часть кондиционера может располагаться в любом положении, а наружный блок – только так, как он установлен на кронштейнах, то есть исключительно вверх головой и вниз ножками.

Особенности демонтажа кондиционеров разного типа

Выше был приведен порядок демонтажа настенной сплит системы своими руками – по сути, бытового кондиционера. Сложнее дело обстоит со снятием канальной сплит системы – устройство очень тяжелое, а его демонтаж требует отсоединения воздуховодов от блоков.

 Порядок выполнения работы следующий:

1. Снять приточно-вытяжные адаптеры с решеткой.
2. Воздуховоды отсоединить от внутреннего блока – открутить саморезы или снять хомуты (зависит от модели кондиционера).
3. Выполнить закачку фреона во внешний блок.
4. Продолжить снятие по описанной схеме демонтажа настенного устройства.

Колонная сплит система снимается в той же последовательности, что и настенная по схеме:

1. Контроль давления и перекачивание фреона.
2. Отсоединение связующих магистралей и снятие внешнего блока.
3. Отсоединение коммуникаций внутреннего блока и его демонтаж.

Комнатный блок колонник не имеет монтажной пластины ни шпилек крепления (как консольный, кассетный), поэтому процесс демонтажа несколько упрощен.

Снятие кассетной сплит системы происходит по схеме канальной. Демонтаж внутреннего модуля начинается с ослабления гаек крепления и последовательного отсоединения коммуникаций. Отличие от канальной состоит в том, что у кассетной сплит системы нет воздуховодов.

Внутреннее крепление консольной (напольно-потолочной) происходит с помощью шпилек – этот момент надо учесть, отсоединяя блок от стены или потолка. В остальном, процесс демонтажа аналогичен снятию настенного кондиционера.

Важно! Выполнять демонтаж сплит системы нельзя в дождливую или снежную погоду. Попавшая вовнутрь влага приведет к выходу из строя компрессора.

Общие рекомендации по демонтажу кондиционеров

1. При отсоединении проводов, трубок их концы желательно промаркировать и дополнительно зарисовать схему соединения. Если повторная сборка будет выполняться не сразу после демонтажа, то есть риск забыть порядок их крепления.
2. Нарушение правил демонтажа может привести к выкачке фреона. Стоимость закачки хладогена и ремонт сплит системы могут обойтись дороже, чем вызов специалиста для квалифицированного снятия кондиционера.
3. Перевозку сплит системы надо выполнять с особой осторожностью. Самая восприимчивая и уязвимая часть системы – вакуумный насос. Его ремонт или замена обойдутся дорого.
4. Демонтаж внутреннего блока лучше выполнять втроем. Двое держат, один – откручивает коммуникации и т.д.
5. При снятии внутреннего блока сложнее всего добраться к защелкам. Часто приходится убирать крышку испарителя. За неимением специальных инструментов, некоторые выходят из положения, используя крестовую отвертку и пассатижи.

Демонтаж сплит системы: видео
