Установка штепсельных розеток

Штепсельные розетки относятся к электроустановочным изделиям и являются неотъемлемой частью любой электросети. В быту применяются различные виды штепсельных розеток, выбор которых зависит от многих факторов.

Рассмотрим основные типы штепсельных розеток, особенности их применения и установки.

Содержание

1. Конструкция штепсельной розетки
2. Классификация штепсельных розеток
3. Самостоятельный монтаж штепсельной розетки
   • общие правила установки розеток
   • установка штепсельной розетки скрытого типа
   • установка штепсельной розетки наружного типа
4. Требования к количеству и качеству штепсельных розеток

Конструкция штепсельной розетки

Штепсельная розетка – это обычная розетка, которая есть в каждом доме и без которой невозможна работа большинства бытовых приборов. Основная задача устройства – коммуникация электрического прибора через вилку с электрической сетью.

Розетка штепсельная состоит из трех основных элементов:

• защитный корпус;
• колодка;
• контакт.

Корпус розетки выполняет декоративную и защитную функцию – закрывает доступ к токоведущим элементам.

Защитный корпус бывает одно- и двухместным. При необходимости установки спаренных розеток более двух, надо в общую раму для розеток устанавливать отдельные розетки с пластиковой сердцевиной.

Внешняя крышка разъема выполняется из небьющегося, термостойкого пластика. Корпус может быть задекорирован под интерьер помещения. Некоторые модели розеток оснащены дополнительными приспособлениями: защитными крышками и шторками, подсветкой, кнопкой для выталкивания вилки.

Основание устройства – это колодка, элемент на котором удерживаются крышка и контакты штепсельной розетки. Материал изготовления колодки – керамика или карболит.

Карболитовые розетки – более прочные, но колодка из этого материала, в основном,  встречается в старых образцах розеток.

Керамика – очень хрупкий материал, поэтому при монтаже розетки надо действовать максимально осторожно, – поврежденную колодку восстановить нельзя

Колодка может использоваться для монтажа розеток открытой и скрытой установки, а также служить заготовкой при самостоятельном изготовлении удлинителя.

Рабочий элемент розетки – контакт, через который электроэнергия передается потребителям – бытовым приборам.

При помощи клавишных или винтовых зажимов контакты с одной стороны подсоединяются к силовому проводнику, а с другой стороны – взаимодействуют с вилкой электроприбора.

Контакты изготовляются из металлических сплавов, которые обладают определенной степенью упругости. Это свойство необходимо для надежного соединения розетки со  штырями вилки.

Плотность прилегания лепестков контакта к вилке – один из показателей качества штепсельной розетки

Технические характеристики контактов современных розеток превосходят показатели старых образцов. Допустимая сила тока новых розеток – 10-16 А, старых – 6,3-10 А. Эти значения определяют суммарную мощность электроприборов, которые могут работать от розетки.

Классификация штепсельных розеток

Штепсельные розетки квалифицируют по нескольким критериям.

По типу конструкции:

1. Штепсельная розетка скрытой установки применяется для внутренней электропроводки. Основная часть розетки (колодка с контактами) погружена в стену, а защитный корпус находиться в монтажной коробке и практически не выступает за плоскость стены. Узел присоединения проводов в розетке скрытой установки смонтирован так, чтоб не допустить их выдавливания. Плотность прижатия вилки достигается при помощи пружинной шайбы: один конец вилки упирается в корпус, другой – в специальный упор.
2. Розетка штепсельная наружной установки используется при открытой электропроводке, и крепиться к стене. Основание розетки находиться в пластмассовом корпусе, который монтируется к стене с помощью подрозетника. Конструкция розеток открытой установки часто дополнена подсветкой, защитной крышкой для безопасности детей, таймером отключения или выталкивателем для вилки.

По электрической схеме:

1. Розетки с заземлением (трехконтактные розетки) имеют контакт, который соединен с заземляющим проводом. Такая розетка используется в том случае, если электропроводка в доме или квартире имеет заземляющий провод. Гнезда для штифтов вилки расположены ниже отверстия для заземляющего штифта, поэтому зануление выполняется раньше, чем происходит подача питания, а снимается – позже. Розетки штепсельные с заземляющим контактом обычно используются для подключения электрических плит, кондиционеров.
2. Розетки без заземления (двухконтактыне модели – подавляющее большинство розеток в странах постсоветского пространства) подходят для двухпроводной электропроводки, в которой отсутствует возможность заземления электроприборов.

По уровню влагозащищенности:

1. Влагозащищенные розетки устанавливаются в помещениях с высокой степенью влажности (бассейн, ванная, баня). В розетке предусмотрены специальная защитная мембрана или плотные резиновые кольца, выступающие надежным гидробарьером для рабочих контактов. Кроме того, пластиковые шторки и крышки розетки имеют внутренний фланец, через который отводится скопившийся конденсат и вода. Влагозащещенные розетки чаще имеют выносной корпус и устанавливаются наружным способом.



2. Обычные розетки – все виды розеток, которые не выполняют дополнительной функции – защиты от влажности. Подходят для установки в «сухих» комнатах.

По количеству колодок:

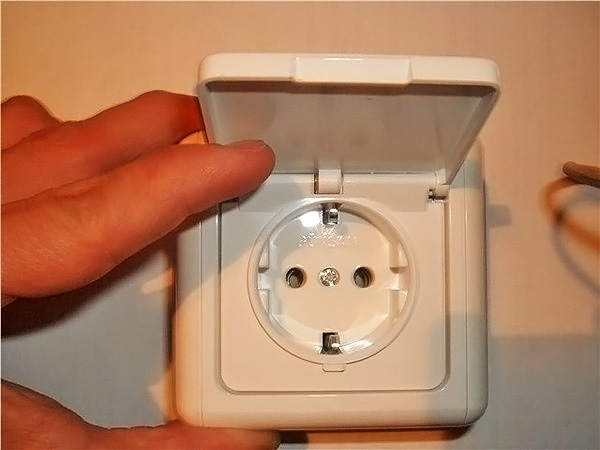

1. Одноместные розетки предназначены для включения одного электроприбора.
2. Двуместные розетки – предусмотрено две пары штепсельных разъемов, возможно одновременное включение двух электроприборов. Фото штепсильной розетки на две вилки преведено ниже.

Самостоятельный монтаж штепсельной розетки

Общие правила установки розеток

Рекомендации по монтажу розеток, соблюдение которых обеспечит безопасную, длительную и удобную эксплуатацию электроустоновочного изделия:

1. Оптимальная высота размещения розетки в жилом помещении – 30-80 мм от уровня пола, кроме надплинтусных моделей.
2. Розетки с заземлением нельзя монтировать ближе 50 см от газовой трубы и электроприборов.
3. В доме, где есть дети, розетки лучше поднять повыше.
4. Двуместная или одноместная штепсельная розетка скрытой установки размещается в пластмассовый или стальной короб, при этом желательно предусмотреть запас провода около 5-6 см.
5. При обустройстве новой линии электропитания, розетки надо устанавливать одновременно с  прокладкой кабеля.
6. При необходимости установки нескольких розеток в ряд, можно использовать коробки, рассчитанные на две колодки. Если нужно больше чем две розетки, то используют группу подрозетников, закрепленных между собой. Располагать их можно как в горизонтальном, так и вертикальном положении.
7. Розетки можно установить шлейфом (контакты предыдущей розетки соединяются с питающими проводами следующей) или подключить к отдельной линии.

Перед началом работ по установке штепсельной розетки обязательно надо отключить электропитание сети и проверить напряжение индикатором

Установка штепсельной розетки скрытого типа

Рассмотрим поэтапно подключение штепсельной розетки:

1. Отключить питание электросети.
2. Определиться с местом расположения розетки и нанести разметку будущего подрозетника.
3. Электродрелью, сверлом или молотком с зубилом выдолбить отверстие под коробку. Подравнять края отверстия.
4. При монтаже скрытой розетки желательно использовать специальную установочную коробку, которую надо поместить в отверстие.
5. Жилы кабеля продеть через небольшие отверстия, которые есть на дне установочной коробки.
6. При помощи штукатурки, гипсового клея или строительного гипса закрепить подрозетник в отверстии (смазать щели между краями). Консистенция рабочего материала должна напоминать мягкий пластилин.
7. Оставить материал до полного застывания (около 10 минут).
8. Аккуратно удалить остатки материала, выровняв поверхность стены.
9. Провод прихватить хомутом или скобой – это облегчит дальнейшее подключение розетки.
10. Концы жилы зачистить от изоляции (1-2 см).
11. К контактам колодки подсоединить нулевой, фазовый и заземляющий (при наличии) провода. Контакты должны располагаться снизу, а провода – сверху.
12. Провода зафиксировать пружинным или винтовым способом. Излишки – скрутить и спрятать на дне подрозетника.
13. Закрепить колодку в подрозетнике:
    • раздвижными лапками – надо закрутить два боковых винта, соединенные с подвижными лапками;
    • шурупами – отверстия подразетника и коробки сопоставляются и соединяются шурупами.
14. Установить пластиковый корпус.

Установка штепсельной розетки наружного типа

Подключение розетки штепсельной открытой установки – более простой и быстрый способ. Этот вариант применяется, если в доме электропроводка – наружная.

Последовательность монтажных работ:

1. Отключить питание электросети.
2. Отметить на стене размеры штепсельной розетки.
3. Разобрать корпус наружной розетки – открутить болты, снять верхнюю крышку.
4. Основание розетки прикрутить к стене. Желательно сделать подложку из паронита или гипсолита (особенно актуально для стен из легковоспломеняющегося материала, например, дерева).
5. Подключить провода.
6. Пластмассовую крышку установить сверху и закрепить болтами.

Требования к количеству и качеству штепсельных розеток

При установке и наладке электротехнических устройств следует соблюдать утвержденные нормативы, определяющие количество и тип розеток зависимо от конструктивного исполнения и характеристики помещения:

1. На каждые 6 м2 площади комнаты  должно быть не менее одной розетки.
2. В коридоре на каждые 10 м2 – минимум одна штепсельная розетка.
3. Требования по установке розеток на кухне:
   • на небольшой кухне (менее 8 м2) должно быть не меньше трех розеток на ток 6 А и одна с заземляющим контактом на ток 10 (16) А (нужна для подключения электроприбора мощностью 2,2 (2,5) кВт);
   • в кухнях площадью более 8 м2 – четыре розетки (6 А);
   • для работы стационарной электроплиты необходимо установить розетку, рассчитанную на ток 25 А; розетка должна быть с заземляющим контактом.

На корпусе штепсельной розетки должна находиться маркировка (IP44, IP22 и т.д.), указывающая на степень защищенности устройства от попадания посторонних предметов и влаги

Первая цифра в маркировке указывает на диаметр предметов, от которых защищен корпус, а вторая – уровень влагозащещенности.

Выделяют следующие степени защиты:

1. Защищенность от прикосновения посторонних предметов с токоведущими элементами:
   • 0 – отсутствие защиты;
   • 1 – более 50 мм, например, тыльная сторона руки;
   • 2 – более 12,5 мм – защита пальцев;
   • 3 – более 2,5 мм – защита от проникновения ручного инструмента;
   • 4 – более 1 мм – защита от мелких болтов, гаек, отдельных проводников;
   • 5-6 – полная защита от нежелательного контакта, пыленепроницаемость корпуса.
2. Степени влагозащещенности розеток:
   • 0 – отсутствие защиты;
   • 1 – защита от капель, попадающих на корпус вертикально;
   • 2 – защита от капель, падающих под углом 150 °;
   • 3 – защита от дождя;
   • 4 – защита от различных брызг, независимо от их направления;
   • 5 – защита от струи воды – наивысшая степень защищенности.

Для обычной жилой комнаты подойдут розетки IP20, для ванной – IP44

Итак, при выборе штепсельной розетки необходимо учитывать такие критерии:

1. Тип электропроводки в квартире (наружная или скрытая).
2. Рабочие номинальные данные штепсельной розетки (величину и род тока (постоянный, переменный), напряжение в сети).
3. Наличие контура заземления.
4. Место установки розетки (необходимо для выбора степени защиты).

Качественная розетка должна изготавливаться из негорючих материалов, обеспечивать надежный контакт и изоляцию токоведущих частей

Выбор и установка штепсильных розеток – ответственный этап обустройства электропроводки помещения. Грамотный подход к подбору розетки, и проведение монтажа, отвечающего всем требованиям безопасности, позволят существенно продлить срок службы электроустановочного изделия и бытовых электроприборов.
