Соединение проводов - виды и порядок работ

Электрическая энергия прочно вошла в нашу жизнь. Без нее немыслимо бытие человека, исчезнет электричество – рухнет цивилизация. Заводы, транспорт, информационная сеть, словом, все держится на ней родимой. И одним из самых важных моментов всей электрической науки является знание, как надежно и правильно соединять провода. Несведущему человеку покажется - ну какая ерунда, скрутил там как-нибудь и готово. А нет! Вот мы и поговорим о правильном соединении проводов для разных случаев монтажа электрических сетей.

Содержание:

1. Об основных видах соединений проводов
2. Соединение проводов скруткой
3. Соединение проводов пайкой
4. Соединение накидными клеммами
5. Провода на резьбовых соединениях
6. Соединение клеммными колодками
7. Соединение проводов опрессовкой
8. Соединение проводов заклепками
9. Соединение проводов сваркой
10. Соединение проводов бандажированием

Об основных видах соединений проводов

В данной статье мы попробуем рассмотреть почти все виды соединения проводов, которые встречаются при монтаже электроосветительной сети, при создании силовых и коммутационных сетей. Все способы соединений проводов имеют как свои преимущества, так и недостатки. Самое главное - чтобы был надежным контакт в местах соединений. Если он окажется плохим, то место соединения будет нагреваться и со временем отгорит, но это еще полбеды. Оно ведь даже может стать причиной пожара! Так что к правильному соединению проводов надо отнестись со всей серьезностью и ответственностью.

Итак, какие же основные способы соединений проводов:

• скруткой;
• пайкой;
• накидной клеммой;
• резьбовым соединением;
• клемными колодками;
• опрессовкой;
• заклепками;
• сваркой.

Рассмотрим каждый из них по-отдельности.

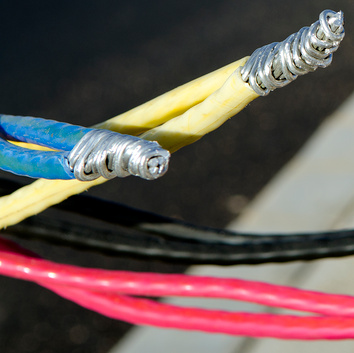

Соединение проводов скруткой

Соединение проводов скруткой несколько лет назад было чуть ли не самым главным видом при монтаже внутренних сетей зданий, да и сейчас от него не отказываются.

Особенности создания данного соединения:

1. Для работы достаточно ножа и пасатижей.
2. Категорически запрещается скручивать медный провод с алюминиевым, а также обкручивать один провод вокруг другого.
3. Когда вам все же нужно скрутить медный провод с алюминиевым, то медную жилу требуется пролудить припоем. В качестве припоя используйте ТОС, а в качестве флюса - канифоль. Никаких флюсов на основе кислоты!
4. При монтаже внутренних сетей в распределительных коробках допускается в одну скрутку соединять до шести проводов и с различным сечением.
5. Когда требуется скрутить многожильный провод, то место его соединения тоже необходимо пролудить.
6. Бывает, возникает потребность нарастить провода, тогда делают так: зачищают каждый на два-три сантиметра и скручивают, обвивая один о другой. На каждом проводе должно быть не менее двух витков. Если есть возможность, то можно скрутку пропаять. И в конце все это дело изолируют изолентой в три слоя.
7. Если вам надо скрутить провода по сечению меньше миллиметра (коммутационные), то концы зачищают на два-три сантиметра и на скрутке делают пять-шесть витков. После скрутка сгибается пополам, чтобы уменьшить габариты и увеличить прочность.

Но при большой мощности соединение проводов скруткой не держит нагрузок. Скрутка будет нагреваться, из-за этого провода окислятся, а контакт на скрутке пропадет.

Соединение проводов пайкой

В процессе пайки металлы, находящиеся в твердом состоянии, соединяются припоем, который в расплавленном виде затекает в зазор между ними. Соединение проводов паянием считается одним из самых надежных способов.

Рассмотрим паяние медных одножильных проводов:

• С концов провода снимают изоляцию и поверхность очищают от лака, если провод им покрыт.
• Далее делают скрутку простую, два провода обкручивают один о другой или делают отвод.
• Потом паяльником наносят флюс и пропаивают соединение припоем.
• В качестве флюса используйте канифоль или паяльное масло, а в качестве припоя - свинцово-оловяный припой ТОС или третник.
• Если паяете многожильные провода, то, сняв изоляцию, их надо распушить, вставить один в другой и обмотать тонким проводком, а дальше все точно так же.
• После пайки накладывается изоляция.

Процесс соединения пайкой проводов из алюминия следующий:

1. Пайка алюминиевых проводов происходит после того, когда концы проводов соединили двойной скруткой. Между жилами провода должен быть небольшой зазор.
2. Соединение проводов нагревают паяльной лампой или газовой горелкой. Температура нагрева должна быть такой, при которой начинает плавиться припой.
3. Припой нагревают в пламени и втирают в соединение проводов, заполняя припоем зазор.
4. В качестве флюса используйте Ф-64, ФИМ или ФТБф – А, а в качестве припоя - ТОС или Braze Tec.

Соединения проводов накидными клемами

Соединение накидными клемами делают обычно на проводах, которые имеют сечение меньше одного миллиметра. Это очень распространенный метод. Практически вся электропроводка транспорта соединяется данным способом. Да и в бытовых приборах хватает подобных соединений. Сейчас в продаже полно разных накидных клем, таких как «U» 3,7 – 4,75 , «Р» 2,8 – 6,4 , «В» 2,8 – 6,4 , «О» 3,7 – 5.

Закреплять клеммы на проводе нетрудно:

• Надо зачистить конец провода - миллиметров пять-семь, надеть на него изолятор, который идет в комплекте с клеммой, и обжать провод специальными усиками.
• На клемме есть две пары усиков, причем первая обжимает жилу провода, а вторая - провод с изоляцией.
• На обжатую клемму для соединения проводов надевается изоляционная насадка. Если нет специальной обжимки, то можно использовать пассатижи.
• Для перестраховки присоединение провода к клемме можно пропаять, но это необязательно.

Накидными клемами, только больших размеров (1.25 – 3А.О, 1.25 – 3YS.U и т.д.), выполняются подключения проводов в промышленных электроустановках. Опресовывают их с помощью специальных обжимок. "Отсебятины" там придумывать нельзя, ведь некачественный контакт может создать большие неприятности.

Провода на резьбовых соединениях

Хоть пайка и надежный способ соединений, но он трудоемкий, поэтому лучше пользоваться резьбовыми соединениями. Подобным способом подключаются провода в розетках и выключателях. Делать винтовое соединение проводов просто: надо снять изоляцию с провода, где-то сантиметр или полтора, при необходимости сделайте кольцо, потом подкручиваем провод к месту подключения винтом с шайбой и гровером.

Если предстоит соединить два провода, то выполняем такие действия:

1. Сначала снимают изоляцию с концов провода и зачищают металлическую жилу до блеска (можно поскрести ножом).
2. Потом сворачивают кольца. Они по диаметру должны быть чуточку больше диаметра болта, который их соединит.
3. На болт надеваем шайбу, потом два кольца и опять шайбу, далее гровер и зажимаем гайкой.
4. Так можно соединять провода разного сечения.

А если вы хотите сделать соединение медного и алюминиевого провода, то между кольцами вложите стальную шайбу. Медь и алюминий, соприкасаясь, окисляются. И если не будет стальной шайбы - контакт на скрутке пропадет.

У этого способа есть и недостаток. Болтовые соединения надо время от времени подтягивать. Особенно если в скрутке присутствует провод с алюминиевой жилой. Алюминий обладает определенной текучестью, и какой бы ни был надежный контакт, со временем он ослабнет, и если его не поджать - скрутка нагреется, провод окислится и контакт пропадет.

Соединение клеммными колодками

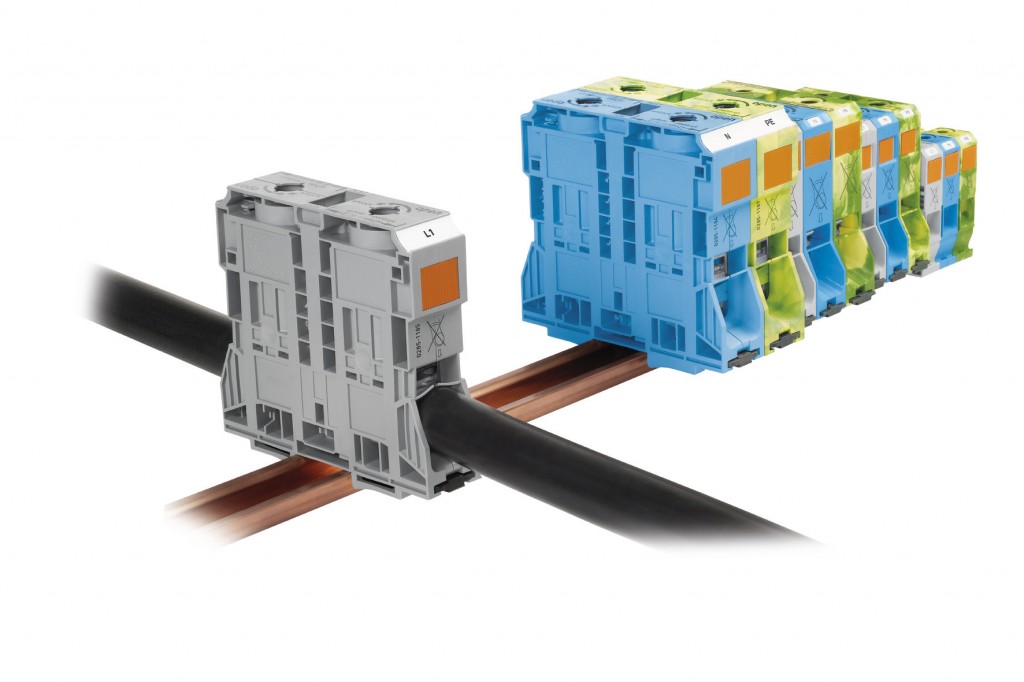

Соединительными клеммными колодками пользуются в основном в электрических установках, где надо соединять много проводов сразу. Например, можно без проблем соединять алюминиевые и медные провода.

Они бывают разных видов и размеров, изготовленные из различных материалов:

• Основа карболитной клеммной колодки сделана из изоляционного материала - карболита (не горит, при высоких температурах обугливается), а внутри вставлены шины из латуни. Провода фиксируются стальными болтами, а через прозрачную крышку всегда можно наблюдать за качеством соединения.

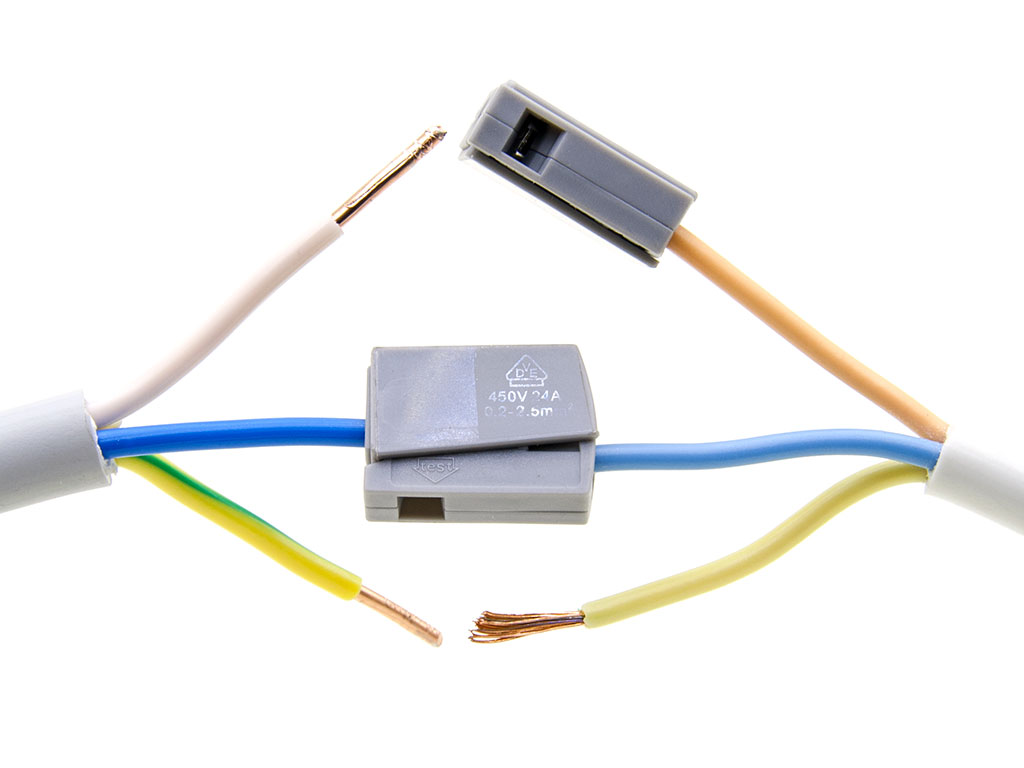

• Есть клеммные колодки с пружинным контактом, они используются для проводов малых сечений, в основном для коммутационных соединений проводов. При зажиме проводов пружинная пластинка не даст порваться тонкой жиле. Корпус колодки делают из негорючего материала полиамид.
• Клеммные колодки для соединения проводов, корпус которых сделан из полиэтилена, удобны при монтаже, они легко разрезаются на отдельные участки. Правда, их нельзя использовать там, где есть даже небольшой нагрев. Полиэтилен начинает плавиться при незначительных температурах.

Клеммные колодки имеют два вида креплений: под винт и под дин-рейку. Соединять провода через клеммную колодку очень просто:

1. С концов проводов снимают изоляцию - примерно миллиметров десять.
2. На клемной колодке откручивают винты, вставляют провода с обеих сторон и закручивают винты обратно.
3. При зажиме винтов надо работать аккуратно, чтобы не передавить винтом провод и не оборвать резьбу с винта.

Соединение провода опресовкой

Бывают случаи, когда надо соединить провода неразъемным способом. Тогда и пользуются опресcовкой. Сама суть опресcовки заключается в том, что под действием силы сжатия происходит одновременная деформация гильзы и провода, который в ней находится. Есть несколько видов выполнения работ по опреcсовке - это или местное вдавливание, или сплошное обжатие.

Соединение проводов опрессовкой осуществляется следующим образом:

• Когда требуется опрессовать алюминиевые провода, то из-за того, что они покрываются окисной пленкой, провода зачищают до блеска и обрабатывают специальной смазкой. Можно использовать смазку кварце-вазелиновую. Она не даст образоваться окисной пленке, а проводимость будет лучше.
• Медные же провода смазываются только техническим вазелином. Это делается для того, чтобы при работе жилы не повредились. При обжатии смазка выдавится, и повышения переходного сопротивления из-за смазки не будет.
• Для опрессовки используют специальные гильзы. В гильзу вставляются провода, причем стык должен быть посередине. Делая по два вдавливания, обжимаем гильзу с двух сторон.
• Бывает, надо соединить провода только с одной стороны, тогда в гильзу вставляют провода и все делают так же. После опрессовки соединение изолируют.
• Если продстоит соединить медный и алюминиевый провода, то пользуются медно-алюминиевой гильзой.

Для правильной опрессовки лучше всего применять клещи ПМУ с ручным приводом, а для качественного соединения используйте гильзы ГА, ГМ, ГАМ, ГМЛ.

Соединение проводов заклепками

Соединение проводов заклепкой очень похоже на резьбовое. Только если болт можно поджать или раскрутить, то в случае с заклепкой соединение одноразовое. Работа с заклепочным соединением делается специальным инструментом – заклепочником. Есть разные модели заклепочников: 001, 0050, 0400 усиленный, 004 с поворотом на 90 градусов, двуручный Мастер 0710.

Заклепочное соединение делают так:

1. Используют для соединения специальные вытяжные заклепки.
2. Из провода снимают изоляцию, сантиметров два-три, и делают кольца.
3. Потом на заклепку одевают гровер, шайбу и кольца провода, потом опять шайбу.
4. Все это дело вставляют в заклепочник и выполняют процесс клепки.
5. Если соединяют алюминиевый и медный провода, то между ними нужно надеть стальную шайбу.
6. Всегда оставляйте запас провода, чтобы в случае неисправности соединения его можно было переделать без особых проблем.

Соединение проводов сваркой

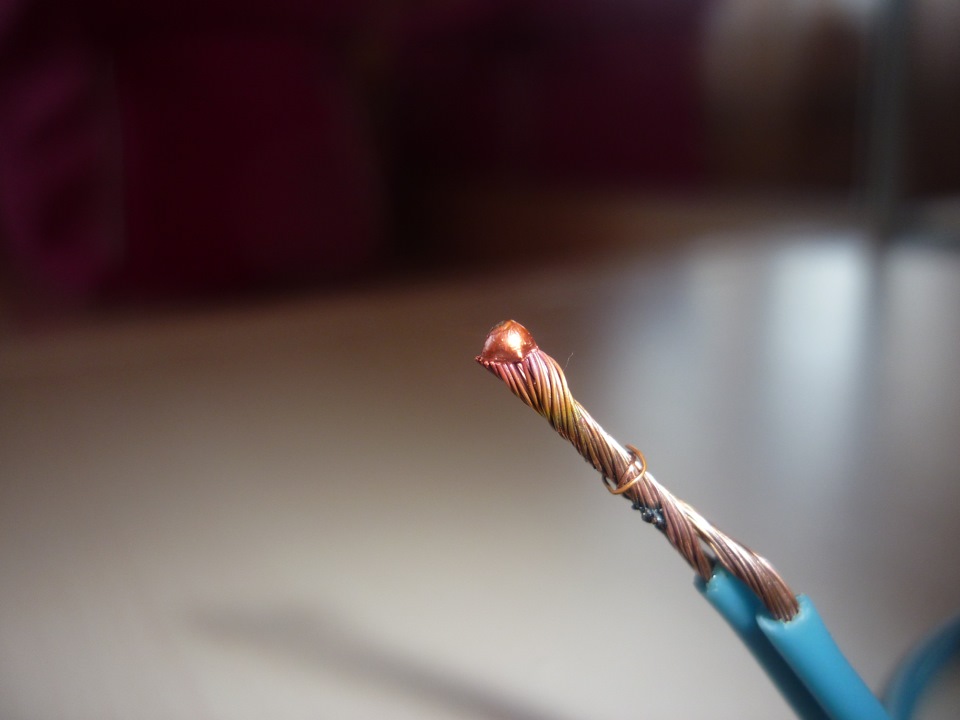

Каждый электрик с опытом знает, что соединение проводов сваркой имеет самый надежный контакт, точнее даже не контакт - единый монолит. Расплавившись, провода превращаются в одно целое.

Выполнение соединения двух проводов сваркой не представляет особой сложности:

• Сначала надо снять изоляцию с концов провода, оптимально - где-то пять-семь сантиметров. Потом скручиваем жилы в скрутку и конец ее откусываем бокорезами.
• Непосредственное сваривание происходит угольными электродами. Если вы не смогли купить оригинальные, то их нетрудно изготовить из угольно-графитных щеток от коллекторного двигателя.
• Подайте массу на скрутку (можно применить зажим «крокодил») и прикоснитесь к концу скрутки электродом. От прикосновения возникнет электрическая дуга, которая сплавит провода в единое целое.
• Если на конце скрутки в результате оплавления появился шарик, то соединение выполнено качественно.
• Время горения дуги должно быть не более двух секунд, иначе температура нагрева повредит изоляцию провода.
• Когда выбираете, при каких токах будет проходить сварка, учитывайте сечение провода и толщину скрутки. Чем толще скрутка - то и ток подайте больший.
• При сварке проводов пользуйтесь сварочным аппаратом или инвертором. Последний предпочтительней, так как у инвертора довольно большой диапазон плавной регулировки токов.

Соединение проводов бандажированием

Соединение проводов бандажированием используется как в совокупности с другими видами соединений, так и самостоятельно. Порядок соединения проводов прост. С них снимают изоляцию и эти участки соединяют друг с другом. Далее соединение плотно обматывают мягкой проволокой из того же материала, что и соединяемые провода.

Вот, пожалуй, и все об основных соединениях проводов. Пусть каждый выбирает то, что ему по нраву. Одним надо выполнить соединение быстрее, другим - надежнее. Но запомните еще одно: прежде чем приступить к работе с проводами, убедитесь, что они отключены и на них нет напряжения. При работе пользуйтесь исправным инструментом и средствами защиты!
