Как выбрать и установить видеодомофон в квартиру своими руками

Видеодомофон - полноценная система защиты квартиры от постороннего взлома. Существует несколько видов данных устройств, которые различаются по способу монтажа и по внешним характеристикам. О том как самостоятельно выбрать и как установить видеодомофон своими руками в квартире, узнаем далее.

Оглавление:

1. Выбор, устройство, схема установки видеодомофонов
2. Установка видеонаблюдения и видеодомофонов
3. Установка видеодомофона в частный дом: технология и особенности

Выбор, устройство, схема установки видеодомофонов

В составе каждого видеодомофона для дома есть монитор и панель, на которой имеется видеокамера, замок и блок, обеспечивающий электрическое питание. В качестве вспомогательных элементов рекомендуется приобрести крепеж, на котором будет зафиксирован монитор, кабель с определенной маркировкой, в некоторых случаях для подключения домофона требуется обустройство дополнительной розетки.

Для выбора качественного видеодомофона для квартиры обратите внимание на:

• место прохождения кабелей от домофона к квартире;
• наличие черно-белого или цветного монитора;
• наличие или отсутствие автоматического сохранения фото;
• возможность записи видео;
• регулировка открытия двери и подъезда или только квартирной двери;
• возможность соединения с сигнализацией и дополнительными камерами;
• возможность переадресации и оповещения через мобильное устройство связи;
• наличие дополнительных функций.

При подключении видеодомофона к системе подъезда, прежде всего выбирайте устройства, которые будут совмещаться с стандартным домофоном. При автономном подключении прибора к квартире, выбирайте прибор, согласно вышеперечисленным функциям. Отличные эксплуатационные характеристики имеют устройства с четырехпроводной системой подключения. Данная схема соединения является стандартной.

Не останавливайтесь на беспроводных приборах. Они не могут обеспечить качественную защиту. Для получения более качественного изображения, выбирайте камеру с высоким разрешением. От величины диаметра камеры зависит качество используемой камеры. На некоторых моделях имеется аудиотрубка, для подключения которой требуется наличие дополнительного порта. Также прибор должен обладать несколькими разъемами с помощью которых к нему подключаются другие приборы.

Стандартный комплект домофона отличается наличием:

• разговорной трубки;
• экранной панели;
• нескольких камер для наблюдения.

С помощью монтажа видеодомофона в помещении удается добиться более высокой степени защиты и визуального наблюдения за происходящим. Существует большое количество домофонов, которые различаются по степени безопасности, внешнему виду, стоимости, параметрам, количеством дополнительных функций.

Среди основных модификаций домофонов выделяют:

• устройства черно-белого или цветного типа;
• с наличием функции для записи видео;
• с камерой открытого или закрытого типа.

Выбирая домофон для дома обратите внимание на вышеперечисленные характеристики. Первым параметром для выбора видеодомофона является качество передаваемого изображения. Она бывает CRT или LCD. Все устройства делятся на приборы монохромного или цветного типа. По данному фактору определяется стоимость прибора. Более популярны домофоны катодно-лучевого типа трубок. Они отличаются большими габаритами, передают черно-белое изображение.

Данная технология передачи изображения отличается такими преимуществами:

• длительной эксплуатацией;
• выносливостью;
• доступной стоимостью.

С помощью ЛСД моделей удается передать цветное изображение. Стоимость таких устройств на порядок выше.

Выбирая домофоны, видеодомофоны установку, обратите внимание также на тип связи. Домофон может работать как непосредственно от подъезда, так и быть соединенным только с квартирой. В первом случае, сначала обратитесь в организацию по монтажу вашего общего домофона и возьмите список моделей, которые будут с ним сочетаться. Рекомендуется приобретать домофоны от одного производителя. В таком случае, конфликтные ситуации точно не возникнут.

Видеодомофоны способны подключаться как к одной, так и к нескольким камерам одновременно. При необходимости в контроле нескольких точек видеообзора, необходимо выбрать дисплей, на котором будут видны наблюдения с нескольких камер.

Выбирайте модели, у которых имеется дополнительная память. На ней хранятся кадры, ранее записанные устройством. В соотношении с устройством видеодомофонов, они разделяются на два вида:

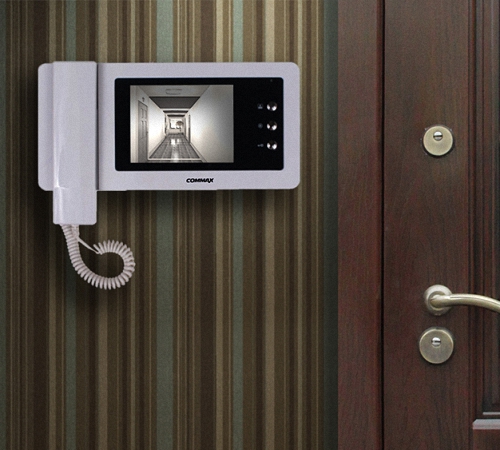

• с наличием трубки;
• с наличием спикера.

Большие по размеру трубчатые модели. Они также менее дорогостоящие. Спикерные приборы отличаются компактным размером, имеют большой дисплей и пульт для дистанционного управления.

Некоторые домофоны подключаются к телевизионному экрану. Данная функция для некоторых квартир особо актуальна.

Должное внимание нужно уделить стоимости прибора. Она зачастую определяет качество и функциональность оборудования. Оптимальная стоимость среднестатистических домофонов для квартир составляет около 300-400 $.

Установка видеонаблюдения и видеодомофонов

Перед началом работ по установке видеодомофона доме, следует определить место его дальнейшего расположения. Рекомендуется устанавливать домофон удобном для его дальнейшего технического обслуживания месте. Блок питания должен быть подключен к бесперебойному механизму, в противном случае, при отключении электричества прибор не будет работать.

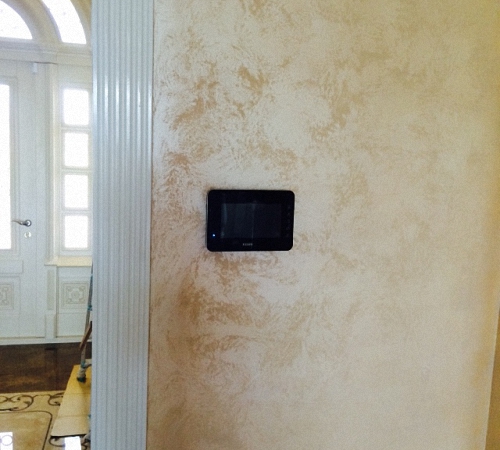

Начинать работы по установке видеодомофона своими руками следует с фиксации монитора на кронштейнах. Монитор должен быть установлен в таком месте, где владелец квартиры сможет с легкостью наблюдать за ним. Чаще всего, он монтируется рядом с дверью. Устройство работает от электросети, поэтому в обязательном порядке к нему подводится кабель питания. На стене, рядом с дверью монтируется фиксатор монитора. Рекомендуется выполнять автоматическое подключение видеодомофона к электроснабжению.

Далее следует проложить два кабеля. Один их них отвечает за электроснабжение, а второй за видеонаблюдение. Для установки кабелей в стену, приобретите специальные короба, с оптимальным сечением. Только после этого, можно подключать монитор. Тип и действия по установке видеодомофона различаются в соотношении с моделью устройства. Поэтому в любом случае, перед началом монтажных работ обязательно изучите инструкцию от производителя и в максимальной точности следуйте ей.

Согласно стандартной схеме подключения четырехпроводного домофона, каждый цвет кабеля, отличается индивидуальными функциями и имеет собственное назначение:

• кабель зеленого цвета является общий и отвечает в частности за монитор;
• кабель желтого цвета отвечает за звук;
• для обозначения видео - используется кабель белого цвета;
• красные кабель обеспечивает соединения прибора и кабеля питания.

Далее производится очищение и монтаж кабелей в соответствующие контакты. У большинства моделей имеется пружинная система соединения. Для подключения провода кабели следует установить в определенные контакты на мониторе. Для подключения монитора, с помощью отвертки отожмите контакты и установите провода. После удаления отвертки зажмите контакт при помощи пружины.

Следующий этап выполнения установки видеодомофона в квартиру - монтаж замка на дверь. Существует два варианта замков - электромагнитные и электромеханические. Первый вариант требует постоянного наличия электричества. При отсутствии электроснабжения, открыть дверь будет нереально. Второй вариант - легко открывается и без наличия электроснабжения. Он более надежный и удобный в эксплуатации. Основная блочная часть замка монтируется на той части двери, которую открыть нельзя.

Вторая часть монтируется на дверном полотне. Интервал между полом и местом монтажа замка составляет минимум 150 см. Таким образом, встроенная камера сможет полноценно выполнять предназначенные ей функции. Во избежание хлопанья дверью, следует выполнить регулировку скорости ее закрывания. Для этих целей, следует установить специальный элемент в виде доводчика. С помощью специальных винтов отрегулируйте скорость работы дверного полотна.

Замок соединяется с двумя контроллерами, один из них отвечает за работоспособность замкового соединения, а второй считывает пароли. Кроме того, к замковой системе подводится источник, обеспечивающий питание. На завершающем этапе работ все кабели соединяются с системой, подключаются дополнительные элементы в виде видеокамеры, пожарной сигнализации и т.д.

Установка видеодомофона в частный дом: технология и особенности

В процессе выполнения монтажных работ потребуется наличие:

• ножа;
• перфоратора;
• шуруповерта;
• отверток;
• молотка;
• инструмента для работы с проводами.

В соотношении с местом проведения монтажных работ, количество используемого инструмента увеличивается или уменьшается. Среди стандартных материалов для монтажа видеодомофона выделим следующие предметы:

• электропитательный провод;
• определенное количество вилок и розеток;
• автоматические выключатели;
• саморезы, дюбеля и другие крепежи;
• труба из гофры;
• кабель-каналлы;
• набор сверл и дисков;
• перфорированная лента.

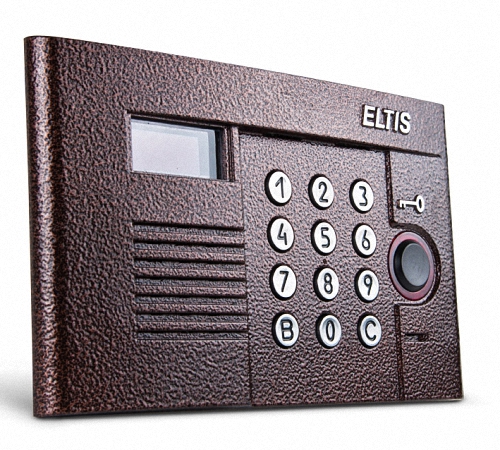

Начало работ предполагает выполнение монтажа панели вызова. Она устанавливается на заборе или на калитке. Изначально определитесь с местом установки и прочитайте инструкцию от производителя. Выполните разметку монтажа крепежей. Сделайте отверстия под них с помощью перфоратора. Заведите провод, который обеспечит электроснабжение данного прибора. Подключите его согласно инструкции от производителя.

Провод питания подводится к месту монтажа контроллера. Короб должен качественно защищать его от влаги. Он устанавливается рядом с замком. Возможен вариант монтажа короба внутри электрического щита.

Проверьте качество всех соединений, установите вызывную панель и зафиксируйте ее с помощью саморезов. Оденьте на нее крышку и переходите к следующему этапу выполнения монтажных работ.

Далее устанавливается трубка. Место ее монтажа подбирается в соотношении с удобством использования домофона в доме. Они фиксируется на стене с помощью дюбелей. Трубка должна подключаться к стандартной розетке или к щитку. Все оборудование соединяется с автоматом.

Возможен вариант приобретения видеодомофона или подключение обычной видеокамеры к домофону. Видеокамера настраивается в соотношении с определенными режимами, выполняя запись в циклическом или постоянном режиме. Для выполнения съемки в ночное время, дополнительно устанавливается инфракрасная подсветка. Трубка при этом снабжается еще одним монитором.

Следующий этап - установка блока питания, именно этот элемент является основным при соединении всех проводов. Данный блок идет в комплектации к устройству. Его мощность должна полностью соответствовать мощности домофона. Блок питания обеспечивает электроснабжение домофона, контролера, видеокамер и монитора.

После монтажа всех основных элементов видеодомофона начинается процесс установки кабелей. Для выполнения управления домофоном используют контроллер. Он способен хранить все сведения о системе. Он является ключевым звеном подведения к нему всех проводов. Домофон подключается по стандартной схеме.

Существует два метода прокладки проводов - открытый и закрытый. Первый способ менее эстетически привлекательный, но более легкий. Закрытый способ актуален снаружи помещения. Таким образом, удается защитить провода от воздействия влаги и внешних факторов.

Кабель в таком случае, устанавливается во внутрь кабель канала или гофрированной трубы. Подключение домофона выполняется с использованием четырехжильного кабеля, каждая жила которого отвечает за определенную функцию. Герметизация стыков и швов под кабеля выполняется алебастром или шпаклевочной смесью.

Для полноценной работы домофона выполняется его программирование и запись ключей. Существует много вариантов ключей для домофона. Первым выполняется программирование мастер ключа. В дальнейшем он не используется. Первое включение сетевой панели подразумевает наличие коротких световых и звуковых сигналов. Для записи в памяти домофона ключей, необходимо приставить их к считывателю. Далее, он будет выполнять функцию доступа к ключам. Интервал между записью нескольких ключей составляет около 15 секунд. Данные ключи добавляются в систему и в дальнейшем выполняют функцию открытия двери.

Далее домофон проверяется на работоспособность. Для этого с панели к монитору делается вызов, при этом трубка должна сигнализировать о нем. Снимите трубку, проверьте качество звука, посмотрите на изображения на экране. Нажмите на кнопку разрешения входа, если дверь открылась, то домофон работает исправно.
