Как сделать печь для казана из металла или кирпича своими руками, чертежи и порядовка

Наличие в доме печи для казана позволяет готовить неимоверно вкусные блюда на огне. Кроме того, дополнительно печь выполняет функцию отопительного прибора. Выделяют несколько конструктивных разновидностей печей для казана. Об их особенностях и технологии сооружения узнаем далее.

Оглавление:

1. Печь под казан своими руками - особенности и характеристика
2. Печь под казан своими руками чертежи и кладка
3. Как сделать печь для казана своими руками, используя старый баллон

Печь под казан своими руками - особенности и характеристика

Печь под казан должна стать не только местом для приготовления пищи, но и настоящим украшением помещения, если она монтируется в доме. Поэтому, к выбору формы и отделочных элементов для печи следует подходить с особой внимательностью. Изначально необходимо приобрести плиту, на которой имеются различные кольца, для использования различных казанов. Кроме того, потребуется наличие топочной части, двери, приборов для удаления жара и пепла.

Предлагаем неординарный метод создания печи под казан из кирпича своими руками. По ходу действий потребуется наличие:

• кирпича огнестойкого типа, в количестве определенном в чертеже;
• плиты, толщиной минимум 20 мм;
• болгарки;
• металлических уголков;
• песчаного раствора;
• колосниковых элементов;
• порошка с огнеупорными характеристиками;
• элементов для создания дверцы;
• лопаты с емкостью для замешивания раствора.

Внешний вид печи может быть самым различным. Однако, внутреннее наполнение печи должно быть схоже с лотком, в котором хранятся яйца. Для повышения удобства использования такой печи, часть, оптимальная ее высота составляет до 100 см.

Так как печь под казан не имеет внушительного веса, полноценный фундамент под нее не сооружается. Достаточно залить бетонный раствор на основание и дополнительно армировать кирпичи в процессе выполнения их кладки.

Для того, чтобы качественно изготовить кирпичную печь, выполните такие действия:

1. Изначально определитесь с местом монтажа печи. Удалите с поверхности все лишнее, намочите водой почву и выровняйте поверхность.

2. Используя обычные доски, необходимо сделать опалубку.

3. Соедините обычный песок с составом с огнеупорными характеристиками в виде шамотного порошка. Соотношение один к трем. Замесите раствор, она должен обладать высокой пластичностью.

4. В 5-10 см опалубки необходимо залить данный вид раствора, добейтесь идеально ровной поверхности. Для этих целей используйте монтажный уровень.

5. Выполняйте кладку сразу же после заливки опалубки. Не забудьте о дополнительном армировании.

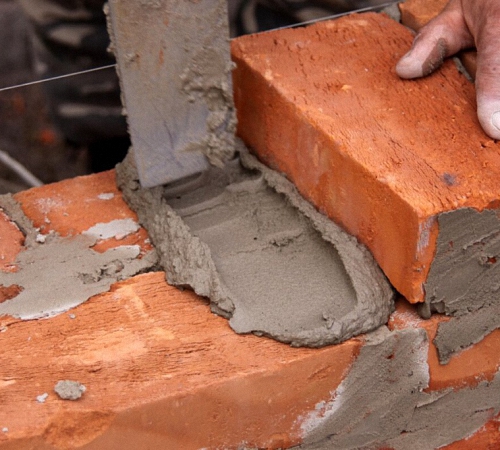

Для того, чтобы печь под казан отличалась привлекательным внешним видом, соблюдайте одинаковые швы между кирпичами в процессе кладки. При этом, между кирпичами укладываются деревянные колышки одинакового размера. После схватывания кладки рейки можно удалить. Кроме того, с помощью такого приема, в любой момент с легкостью расшиваются швы, например при необходимости в ремонте или демонтаже данного отопительного приспособления.

В процессе кладки не следует забывать о перевязке швов. Первый ряд кладется с половины кирпича, а следующий с целого и так поочередно меняется их расположение.

Все стальные элементы печи такие как дверцы, топка, устанавливаются непосредственно при кладке печи. Для разрезания кирпича воспользуйтесь болгаркой, однако учтите, что эта работа очень пыльная, поэтому ее нужно выполнять на улице и в специальной маске.

Если приобрести специальную плиту под казан не удалось, то достаточно вырезать в обычной плите круг, диаметр которого соответствует казану. При этом, для зачистки краев используйте напильник. Казан должен очень хорошо соединяться с плитой, между ними не должно быть щелей. В противном случае, в еде может оказаться пепел, а в помещении - дым.

Для улучшения тяги от плиты, трубы должны стыковаться строго под прямым углом. В процессе завершения кладки швы расшиваются и печь становится более привлекательной. Возможен также вариант отделки печи специальной огнеупорной плиткой. Далее производится сушка печи под казан, только после этого начинается ее эксплуатация.

Печь под казан своими руками чертежи и кладка

Процесс выполнения кладки следует начинать предварительно ознакомившись с чертежами печи. Первый ряд укладывается в качестве днища. Между отдельными элементами необходимо соблюдать определенный интервал, через который будет выполняться очистка основания от пепла. Для фиксации дверцы зольника воспользуйтесь проволокой. Она должна зажиматься с помощью соседних кирпичей и фиксироваться раствором.

После перекрытия дверок зольника производится формирования стенок. На этом же этапе выполняется монтаж колосника. Это уже третий ряд кладки. После его выполнения переходите к образованию отверстия для вывода дымовых отходов.

На пятом ряду кладки кирпича для печи под казан выполняется создание стенок, установка дверей на топке. Размер дверей определяется в индивидуальном отношении и зависит от типа используемого топлива. При использовании дров, минимальный размер двери составляет 400 мм, а при использовании угля - меньше.

На шестом, седьмом и восьмом рядах производится возведение стенок печи и перекрытие топочной камеры. Далее производится укладка кирпича с возведением небольшого отверстия под удаление дыма. На верхнем двенадцатом ряду кладки производится перекрытие внешних стенок камеры таким образом, чтобы плита с отверстием была уложена на уголки. Отверстие должно быть расположено непосредственно над топкой. По завершению монтажа печи производится установка топочной части и монтаж дымохода.

Дымоход - один из важных составляющих печи. Для его создания потребуется наличие:

• болгарки, у которой имеются отрезные диски;
• фитингов и коленных элементов для формирования системы;
• сварочного инструмента;
• дымоходных труб, размером 10-14 см;
• молотка.

Изначально выкладываются крепежи и труба на полу, в такой же последовательности, которая указана в чертежах. Для их соединения между собой используется сварка. Выполняя сварочные работы, не забывайте о выполнении правил безопасности. Работать нужно строго в маске, перчатках и специальной одежде.

Для удаления появившихся выпуклостей воспользуйтесь болгаркой. Установите дымоходную трубу в определенном месте, в ранее обустроенное отверстия кладки. Для обмазывания дымохода используется специальная глина.

Разведите пламя в печи и проследите за герметичностью всех соединений, в помещении не должно быть дыма. При правильном построении конструктивных особенностей печи, казан прогревается одинаково со всех сторон. Для проверки работоспособности печи, налейте немного воды в казан, и смотрите за пузырьками воздуха в казане, они должны быть равномерными по всей площади.

Дальнейшая отделка печи своими руками может быть выполнена такими способами:

• расшивка швов и использование кирпича в качестве отделочного материала;
• оштукатуривание поверхности;
• использование специальной плитки для отделки печи;
• оштукатуривание поверхности;
• использование жаропрочной краски для улучшения привлекательности кирпича.

Обратите внимание, что полученная печь отличается универсальным применением. Она может быть использована не только в кулинарных целях, но и для разогрева воды или в качестве мангала.

Как сделать печь для казана своими руками, используя старый баллон

Предлагаем один из самых элементарных способов создания печи под казан. Данная печь является транпонтабельной и отлично подходит для отдыха на природе. При наличии старого газового баллона, емкостью в 50 л, вы сможете соорудить данный вариант печи. Кроме того, при выполнении работы потребуется наличие болгарки.

Изначально следует для печи казана руками чертежи подготовить. Далее следуйте нижеприведенной инструкции:

1. Опустошается баллон из-под газа. Для этого, достаточно открыть кран на нем и оставить его в таком положении минимум на 5 дней.

2. Далее производится разметка по линии, на которой будет выполнен срез. Для изготовления печи потребуется тот участок баллона, на котором расположено дно.

3. Отрежьте необходимую часть печи. Установите в нее казан, он должен располагаться в печи герметично. При наличии слишком большого казана, на поверхности печи нужно сделать разрезы с интервалом в 12-15 см.

4. Отступите от дна печи приблизительно 20 см. Вырежьте дверцу, через которую будет выполняться подача топлива в печь. Ширины дверцы должна быть достаточной для загрузки того или иного варианта топлива.

5. Еще раз установите казан, убедитесь в герметичности его соединения с плитой.

6. Далее разогрейте печь для казана, снимите казан, растопите печь и дождитесь раскалывания дров.

7. Установите казан и проверьте равномерность его прогревания.

Еще один вариант мангала печи под казан руками подразумевает использование машинных дисков для ее создания. Данный способ не только простой, но и достаточно оригинальный. Полученная конструкция отличается необычным внешним видом и высокой функциональностью.

Используя болгарку, отпилите из дисков для автомобиля перегородку. Она не будет нужна в процессе работы. Установите четыре диска поочередно. Перегородка, расположенная на втором диске должна быть в нижней его части. Она будет днищем. Для соединения дисков между собой, воспользуйтесь сварочным аппаратом. Далее, используя болгарку вырежьте дверцы печи, установите ручку. Проверьте работоспособность печи. Главное условие - использование большого, подходящего по диаметру к дискам казана.

Печь для казана своими руками также можно изготовить используя листовую сталь. Данный материал позволяет соорудить такую печь, которая в точности будет повторять форму казана. Изначально измерьте диаметр казана и в зависимости от полученных значений соорудите топку. Кроме того, выполняя работу потребуется наличие:

• сварочного инструмента с электродами;
• молота;
• стального металла с максимальной толщиной;
• уголков, с помощью которых будут сооружены опорные элементы;
• электрической дрели и болгарки.

В процессе создания печи под казан своими руками соблюдайте элементарные рекомендации по работе. Выполняйте все работы на воздушном пространстве, в маске и защитных приспособлениях.

Измерьте диаметр казана, в соотношении с полученным значением создайте проект будущей печи. С помощью специального инструмента вырежьте прямоугольный отрезок из стали. Сделайте из него цилиндр, дно которого будет равняться диаметру казана.

Для создания цилиндра потребуется молоток и специальная форма. Сделайте дно для печи. В качестве опорных ножек будут выступать стальные угольники. Кроме того, необходимо соорудить дверцу для топлива и чистки печи. Все детали соединяются между собой сварочным аппаратом. Данная конструкция будет выполнять функцию печи барбекю казаном руками. Для того, чтобы продлить срок службы печи и защитить ее от ржавчины, покрасьте прибор красящим составом с жаропрочными характеристиками.

Загрузите топливо, разожгите огонь и становите казан для проверки равномерности его подогрева.

Для того, чтобы печь работала с максимальной эффективностью, рекомендуем усовершенствовать уже имеющуюся конструкцию. Для этого, к печи добавляем дымоход, колосник, отверстие для регулировки тяги и дверь. Для изготовления этих элементов используется сталь, стальная труба и уголки. Под топочным отверстием вырезается еще одно, оно будет служить поддувалом. Верхний участок печи оборудуется дымоходом. Между топкой и поддувалом устанавливается элемент в виде колосника.

Для его создания, во внутрь трубы завариваются ранее обрезанные по размеру уголки. Простой вариант колосника подразумевает использование толстой проволоки вместо уголков. Дымоход приваривается на ранее оборудованное под него отверстие. Рекомендуем дополнительно установить на трубу искроулавливатель, во избежание возгорания вблизи находящихся предметов. Для этого, возьмите пустую консервную банку, сделайте в ней много отверстий и установите ее на дымоход.

Учтите, что высота дымохода должна быть минимум 150 см. Во избежание попадания дыма в лицо. Для изготовления дверей печи используйте ту же листовую сталь и сварочный аппарат. В итоге удается получить идеальное приспособление которое отличается легкостью его очистки и эксплуатации.

Данное устройство отличается высокой функциональностью, универсальным и простым применением. Для регулировки тяги в данной печи используется поддувало. Данная конструкция практически не поддается транспортировке, из-за своей массивности и большого веса. Поэтому, рекомендуем установить ее в удобном для этого месте.

Печь мангал казан из кирпича своими руками отличается от обычной печи наличием специального отверстия, во внутрь которого помещается казан. Размер того участка печи, на который устанавливается посуда должен быть таким, чтобы хотя бы 75% казана помещались в данное отверстие. Большее отверстие приведет к неудобствам по извлечению казана, а меньшее - к неравномерному его прогреву. Некоторые печи отличаются наличием нескольких колец, которые позволяют устанавливать в них различную по диаметру посуду.
