Монтаж сэндвич дымохода

От правильного выбранного дымохода напрямую зависит не только качество отвода продуктов сгорания топлива, но также безопасность жилища и людей, которые в нем проживают. Использование сэндвич трубы в качестве дымохода отличается простотой монтажа, хорошими эксплуатационными характеристиками и стойкостью перед внешними раздражителями. О том как установить дымоход сэндвич рассмотрим далее.

Оглавление:

1. Дымоходы сэндвич - преимущества и недостатки
2. Как собрать сэндвич дымоход: рекомендации и правила
3. Схема сэндвич дымохода: принцип работы и устройство
4. Монтаж сэндвич дымохода своими руками
5. Сэндвич дымоход своими руками: технология изготовления

Дымоходы сэндвич - преимущества и недостатки

Сэндвич дымоход состоит из трубы, в составе которой присутствуют элементы в виде метровых секций. Они разделяются между собой при помощи теплоизоляционных материалов. Для обеспечения внешней защиты трубы используется нержавеющая или оцинкованная сталь, поэтому такой дымоход не способен привести к возникновению пожара.

Дымоход называется сэндвич потому, что он состоит из трех основных слоев, внешнего - в виде трубы, внутреннего - в виде трубы и промежуточного - в виде теплоизоляционного материала. В большинстве случаев, утеплителем в сэндвич дымоходе является минеральная вата на базальтовой основе. Именно этот материал отличается стойкостью перед высокой температурой, химическими агрессивными веществами, влагой, кроме того, она имеет отличные звуко- и теплоизоляционные свойства. Толщина прослойки утеплителя в сэндвич дымоходе составляет около 3 см.

Для изготовления внутренней трубы используется нержавеющая сталь, а для внешней - латунь, медь, сталь и т.д.

Но, несмотря на это, сэндвич дымоходы отличаются наличием как преимуществ, так и недостатков. Перед тем как принять решение об использовании сэндвич дымохода, рекомендуем сначала изучить его особенности. Начнем с недостатков:

• общая стоимость конструкции достаточно высокая, по сравнению с альтернативными вариантами дымохода в виде труб из асбеста или бетона;
• срок службы таких дымоходов составляет не более двадцати лет, так как со временем, труба теряет герметичность из-за постоянного сужения ее стенок.

Преимуществ у сэндвич дымохода гораздо больше и они покрывают, выше перечисленные недостатки:

• легкость и простота монтажа, установка данного дымохода не нуждается в наличии профессионального оборудования и навыков работы с ним, в отличии, например, от дымохода из кирпича;
• трубы отличаются компактностью и не занимают много места;
• конструкция такого рода является универсальной, так как позволяет выводить дымоход как через потолок, так и через стены;
• из-за многослойной структуры на трубе не оседает конденсат и сажа, поэтому дымоход реже нуждается в чистке;
• устойчивость перед химическими веществами, высокой температурой, агрессивными раздражителями;
• самая высокая пожарная безопасность, по сравнению со всеми существующими типами дымоходов;
• установка дымохода возможна даже на сложный тип стропильной системы.

Как видно из вышеперечисленных преимуществ, установка сэндвич дымохода - оптимальный вариант комбинации практичности и легкости монтажа. Кроме того, в итоге, удается получить безопасную, прочную и герметичную конструкцию, для отвода продуктов сгорания из дома.

Главными составляющими сэндвич дымоходов выступаю элементы в виде:

• антикоррозийного внутреннего плаща;
• внешнего кожуха;
• теплоизоляционного слоя на основе базальта.

Как собрать сэндвич дымоход: рекомендации и правила

Только правильная сборка и соблюдение технологии монтажа гарантирует выполнение всех преимуществ, которые имеются у сэндвич дымохода. Минимальный выступ трубы за поверхность крыши составляет полметра. Если конструкция располагается на коньковой зоне, то она должна располагаться на полметра от самого высокого участка конька.

Если кровельные материалы отличаются горючестью, то высота дымохода увеличивается до 150 см.

Чтобы собрать сэндвич дымоход своими руками, потребуется наличие:

• комплектующих, которые продаются вместе с дымоходом;
• специального проходного узла, который устанавливается на месте пересечения дымохода с крышей;
• минеральной ваты;
• листа из металла;
• сэндвич сеток;
• шуруповерта;
• ножовки;
• герметика на силиконовой основе;
• ножниц по металлу.

Учтите, что дымоход должен располагаться на расстоянии более чем 25 см от стен. Для выполнения сборки дымохода, выполните ряд действий:

1. Подготовьте технологические отверстия, расположенные на поверхности кровли и потолка. Учтите, что интервал между дымоходом и любым склонным к возгоранию предметом должно составлять минимум 35 см, если оно меньше, то на трубе укладывается базальтовая вата, а сверху ее лист из металла.

2. Произведите установку сэндвич сетки, стартового модуля, с помощью которого значительно повысится КПД отопительного прибора. Учтите, что данный модуль не устанавливается непосредственно на печи, так как это является нарушением норм пожарной безопасности.

3. Начало сборки предполагает установку наружных труб, по которым будет циркулировать дым и монтаж внутренних элементов, для сбора конденсата. Внутренняя часть устанавливается в нижней трубе, а наружная на наружной части нижнего модуля, для герметизации стыков воспользуйтесь герметиком на силиконовой основе.

4. Если дымоход проходит через поверхность потолка, то необходимо использовать бумагу, на основе из асбеста. В ней следует вырезать отверстие, такого же диаметра, как дымоход. Короб для монтажа следует засыпать с помощью крошки на основе пеностеклянных материалов или любого утеплителя в сыпучей форме.

5. Последний узел, называемый мастер-флешом, применяется для того, чтобы провести сэндвич дымоход через кровельное пространство. Внешняя часть фиксирует его с помощью хомутов и саморезов, а на верхней части производится установка специального защитного зонта, который защищает дымоход от попадания в него разного рода мусора и атмосферных осадков.

Учтите, что перед началом работ, следует изучить инструкцию по сборке дымохода, которую предлагает производитель, так как каждый сэндвич дымоход имеет собственные индивидуальные особенности, которые необходимо учитывать в процессе его монтажа.

Схема сэндвич дымохода: принцип работы и устройство

Каждый из сэндвич дымоходов отличается разной толщиной труб, их характеристиками. Кроме того, дымоходы различаются в соответствии с режимами и нагрузкой их работы.

Главное требование к установке сэндвич дымохода - соблюдение герметичности, нельзя допускать попадание продуктов сгорания топлива в помещение, так как это приведет к отравлению людей, которые в нем проживают.

Существует несколько типов соединений дымохода - с помощью фланцев, мостиком холода и т.д. Сэндвич дымоходы, в отличии от других дымоходов практически не скапливают на поверхности сажу или конденсат. Поэтому, обслуживание и чистка данного дымохода не нужна.

Благодаря наличию высокой пожарной безопасности, данные типы дымоходов рекомендованы к применению для установки в деревянных домах или банях.

Выделяют два принципа монтажа сэндвич дымохода:

• с наличием тройников, которые выводят конденсатные массы наружу, этот тип технологии называют дымовым;
• конденсатный вариант предполагает отсутствие тройников в процессе установки трубы.

Монтаж сэндвич дымохода своими руками

Для обеспечения правильного прохождения дымохода в подкровельном пространстве следует заранее продумать место его установки. Для того, чтобы обеспечить прохождение дымохода следует использовать специальные патрубки.

Перед началом установки патрубка, позаботьтесь об его подготовке. Установите на его стенки тонкий слой изоляционного назначения, в виде матов из минеральной базальтовой ваты. Далее произведите изоляцию всех частей патрубка.

Установите проходные патрубки на место прохождения дымохода. Для этого, произведите разметку на потолке в соответствии с диаметром трубы, вырежьте перекрытие и в месте соединения патрубка с потолком установите утеплитель в виде базальтовой ваты.

Данный этап завершает подготовку основания к монтажу самого дымохода. Аккуратно проведите трубу через потолок, Учтите, что труба должна иметь такой размер, чтобы полностью выйти в подкровельное пространство без стыков на определенных участках. Наличие стыков нарушает герметичность труб.

Наличие воздушного зазора между патрубком и самим дымоходом позволит снизить тепловое напряжение в дымоходе и будет оказывать на него так называемый охлаждающий эффект.

Далее монтируются защитные элементы, которые фиксируют и защищают патрубок, перед этим следует проверить трубу на ровность. Предлагаем ознакомиться с особенностями установки сэндвич дымохода в двухконтурной системе отопления, которая предполагает не только обогрев здания, но и его снабжение горячей водой.

Для того, чтобы теплоизоляционный материал получит надежную защиту от попадания на него влаги и скопления конденсата, на него надевается внешняя труба. Главная функция внутренней трубы - отвод конденсата из внутренней части дымохода.

Для того, чтобы повысить надежность конструкции с целью герметизации швов между стыками труб используется герметик, учтите, что максимальная его рабочая температура должна составлять сто градусов тепла.

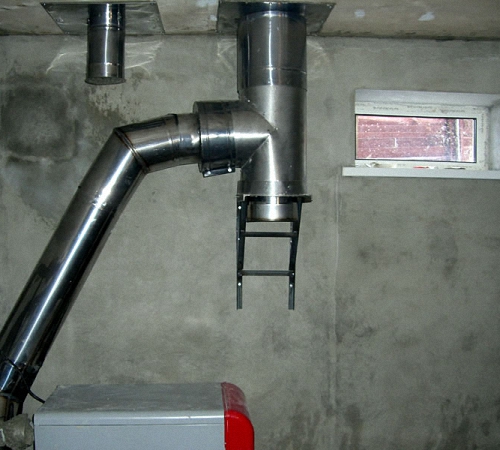

Для фиксации колен, тройников, стыков труб, лучше всего воспользоваться хомутами. Для фиксации тройников используют опорные кронштейны, удерживающие дымоход.

Установка дымоходов сэндвич из нержавеющей стали предполагает выполнение таких рекомендаций:

• на дымоходе не должны располагаться горизонтальные участки, длиной более одного метра;
• учтите, что дымоход не должен соприкасаться с газовым оборудованием, трубопроводом или электропроводкой;
• установка изолированных патрубков на участках прохождения дымохода через стену является обязательной;
• наличие ревизионного отверстия поможет с легкостью очистить дымоход от грязи или сажи, кроме того, возможен вариант обустройства ревизионного стакана.

Сэндвич дымоход своими руками: технология изготовления

Перед осуществлением монтажа сэндвич дымохода, следует определить его размеры, а именно:

• значение диаметра поперечной части дымохода;
• общая длина дымохода.

Сэндвич дымоход размеры определяются таким образом:

• 14х14 см сечение для дымохода, устанавливаемого в оборудование, с мощностью до трех с половиной киловатт;
• 14 на 20 см - тепловая мощность не более 5,2 киловатт;
• 14х27 см - тепловая мощность от 5 до 7 кВт.

Определение размера сечения трубы зависит от тепловой мощности оборудования, для которого предназначен дымоход.

Чтобы рассчитать оптимальное значение трубы дымохода, воспользуйтесь следующими рекомендациями:

• минимальная высота сэндвич дымохода составляет 5 м;
• минимальное значение вывода дымохода за конек пол метра;
• если возле дома имеются пристройки, то дымоход должен превышать их.

Если планируется устанавливать дымоход на кровле плоского типа, то он должен превышать ее на 500 мм. Если расстояние между коньком и дымоходом до 1,5 м, то это правило сохраняется, если расстояние от 1,5 до 3 м, то труба должна располагаться на одном уровне с коньком.

Начинается монтаж дымохода с участка, где находиться отопительное устройство, постепенно переходя к кровле. В процессе выполнения работ, воспользуйтесь рекомендациями:

• на дымовых трубах должны отсутствовать уступы;
• максимальная температура дыма составляет 500 градусов тепла;
• максимальный угол наклона труб составляет тридцать градусов;
• на наклонных участках труб не должно быть шероховатостей, а их площадь должна иметь поперечное сечение.

Если материал, для отделки кровли относится к классу горючих веществ, а для топки используется топливо в виде торфа или дров, то следует позаботиться о наличии искроуловителей.

Кроме того, следует позаботиться об установке устройства, обеспечивающего защиту дымохода от атмосферного воздействия. Такими особенностями обладают зонты, дефлекторы и т.д.

Процедура сборки сэндвич дымохода состоит из таких процессов:

1. Начинать обустройство дымохода следует с участка, на котором расположена печка или камин. Первый участок трубы должен быть соединен с отопительным прибором. Заглушка поможет обеспечить дополнительную герметизацию устройства.

2. Кроме того, каждая из труб внутренняя и внешняя из труб вставляются друг в друга. Учтите, что трубы нужно собирать таким образом, чтобы их внутренняя часть была такой гладкой, чтобы обеспечить бесперебойное стекание конденсата.

3. Сначала проводите состыковку внутренних труб, для этого, они вытягиваются на 10 см из внешней трубы, а затем состыкуйте внешние участки.

4. Для усиления полученного стыка рекомендуется воспользоваться хомутами, для стягивания которого используйте болты, гайки или проволоку.

5. Кроме того, дополнительное усиление поможет обеспечить герметик.
