Как пользоваться индикаторной отверткой

Временами в доме возникает проблема с электрической проводкой и электроприборами. Вызывать при каждом случае специалиста не всегда удобно (время ожидания, оплата услуг), да и не всегда целесообразно. Большинство неисправностей можно легко устранить самому в считанные минуты. Например, при потере контакта в розетке или выключателе. Но для этого необходимо найти проблемное место и устранить неисправность. А как найти, если электрический ток невидим и опасен? Да и проводник или в стене спрятан, или в изоляционном материале.

Значит для этих целей, нам необходим надежный и недорогой прибор (дорогой для простых работ с электрическими цепями просто ни к чему), который позволял бы нам «увидеть» где есть напряжение, а где нет. Этот универсальный и доступный прибор – индикаторная отвертка. О ней и пойдет речь в данной статье.

Содержание

1. Виды и принцип работы индикаторной отвертки
2. Способы применения
3. Модели и их способности
4. Как проверить индикаторную отвертку?

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

• определитель фазы;
• определять обрыв цепи;
• позволяет найти место повреждения в проводнике;
• определять полярность источников постоянного тока;
• при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

​

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Способы применения

Рассмотрев виды, давайте познакомимся с тем, как правильно пользоваться индикаторной отверткой. Прежде всего, необходимо помнить о правилах безопасности при работе с электросетями. Основное правило заключается в том, что все монтажные и ремонтные работы в электрических цепях необходимо проводить с отключенными пакетными выключателями, которые установлены в местах ввода в жилище. Не разбирайте розетку, переноску или настольную лампу при наличии напряжения в сети квартиры или дома.

Так же необходимо понимать принцип устройства электропроводки и приборов которіе ее потребляют. Основное правило: электрический ток всегда течет по проводнику по пути наименьшего сопротивления, от плюса к минусу. Любой электроприбор работает только тогда когда плюс или фаза через электрическую цепь этого прибора попадет в минусовой или нулевой провод сети. И никак иначе. Если эта цепь разорвана или перекрыта (транзистором, диодом и др.) – прибор работать не будет. Для электроники и сложных электроприборов индикаторная отвертка мало пригодна. Но для проверки исправности цепи до этих приборов – исключительно удобная вещь.

По принятым стандартам в наших домах используются сети с напряжением 220В и частотой 50Гц. Сеть однофазная, т.е. напряжение всегда приходит по одному проводу – его и называют фазой (+). Второй провод – ноль, обратный провод, ведущий на трансформатор (-). Наличие третьего провода в розетке – заземление. На работу электрических приборов не влияет. Этот провод служит для нашей безопасности, напряжение, попав на металлический корпус прибора, пойдет в землю и нас не «ударит».

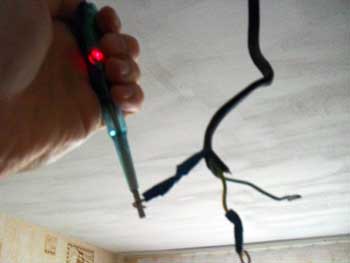

При любом ремонте электропроводки необходимо убедится в отсутствии фазы. Помним два провода, один фаза – бьется и ноль – не бьется. Для того что бы определить «кто из них кто» и нужна индикаторная отвертка. Вставляем в розетку или прикасаемся к проводнику, если светится – фаза, нет – ноль. Это важно в случае подключения осветительных приборов и выключателей к ним. На выключатель должна попадать фаза, так же на центральный контакт патрона для лампы должен приходить плюс.

Для того что бы проверить включенные электроприборы на пробой фазы на корпус достаточно прикоснутся к любой розетке, если она имеет подключенные заземляющие контакты. Те, что по краям розетки выступают. Если лампочка горит или слышим звуковой сигнал – какой-то из приборов пробивает на корпус. Для определения такого прибора, их достаточно по очереди выключать и сети, при этом постоянно проверяя заземляющий контакт на наличие напряжения. Когда индикатор погаснет, прибор в котором происходит утечка напряжения, найден.

Данные виды работы доступны обычным отверткам. Если мы обладаем индикаторной отверткой с батарейками, тогда можем значительно больше. Так для определения целостности лампы достаточно одной рукой держать цоколь, а второй касаясь пятачка отвертки приставить жало к центральному контакту лампы. Если индикатор светиться/пищит – лампа цела.

Точно так же проверяется провод на обрыв. Берем в руку один зачищенный конец провода или за один из контактов вилки, а ко второму касаемся жалом отвертки. Если провод цел – отвертка засветится, если обрыв – реакции не будет никакой. Конечно же, проводник должен быть без напряжения! Кстати проверка провода через вилку возможна только в электроприборах и только при включенном выключателе, иначе цепь будет разомкнута. Удлинитель таким образом проверить невозможно.

Для проверки работоспособности удлинителя при помощи индикаторной отвертки нам необходимо отключить его от сети и от электроприборов. Берем кусок провода и зачищаем концы. Вставляем в любую розетку удлинителя, так что бы контакты были закорочены. Берем вилку и один контакт держим рукой, а второго касаемся отверткой. Если цепь удлинителя исправна отвертка будет светиться. Не забудьте забрать перемычку – иначе закоротите проводку при включении в сеть.

Если не светится – подключаем удлинитель в сеть, берем отвертку за жало и рукояткой отвертки медленно ведем вдоль провода. В месте, где отвертка перестанет светить или потеряет интенсивность индикации – место повреждения. Отключаем от сети удлинитель, берем кусачки, снимаем изоляцию в месте повреждения, находим обрыв и скручиваем провода. Изолируем и пользуемся далее. Или покупаем новый удлинитель, кому как нравится.

Для определения местонахождения проводки в стене процедура аналогична. Держим отвертку в руке за жало, и проводим вдоль стены – где ярче светится там и проводка, т.к. индикатор реагирует на электромагнитное поле создаваемое током в проводнике. Минусом данного способа нахождения скрытой проводки является его низкая точность. А в панельных домах вообще безнадежное дело, так как арматура в плитах будет создавать свое магнитное поле.

Как видим, область применения такого инструмента довольно широка, всех случаев применения не перечесть. Можно даже проверить, не пробит ли диод.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин. Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках - работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.

И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.
