Тройная розетка: особенности установки

В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как  подключить тройную розетку в соответствии с современными стандартами – рассмотрим в настоящей статье.

Содержание

1. Розетка и ее разновидности: взгляд электрика
2. Тройная розетка: основные разновидности
3. Установка тройной розетки: подготовительные мероприятия
4. Как установить подрозетник для тройной розетки?
   •   Как осуществить разводку проводов в тройной розетке?
   •   Как закрепить подрозетник?
5. Как подключить тройную розетку?
6. Правила техники безопасности при установке тройной розетки

Розетка и ее разновидности: взгляд электрика

Розетка представляет собой  специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы. Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.

Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:

• Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов.  Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
• Розетки типа С6, или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток – не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.

Важно! Розетки типа С5 характеризуются наиболее простой конструкцией, на внутренней стороне которой к пластиковому или керамическому основанию крепятся два переходных контакта, прикрепляющиеся к электрической проводке. Принцип действия розетки данного типа основан на замыкании двух переходных контактов, которое происходит, когда вы вставляете вилку в розетку.

Типы электрических контактов также бывают различными. Выделяют пружинные и лепестковые контакты розеток типа С5, при этом последние считаются менее надежными, что обусловлено их способностью терять свою жесткость и в последующем искрить при вставке вилки в розетку. Надежность пружинных контактов обусловлена износостойкостью пружин, составляющих конструкцию розеток, благодаря чему такие розетки могут успешно эксплуатироваться в течение нескольких десятков лет.

Тройная розетка: основные разновидности

Век развития прогресса и растущая энергоемкость электрических приборов обуславливает постоянный рост популярности тройных розеток, от которых становится все труднее отказаться в повседневной жизни. Особо остро эта проблема встает на кухне, где мы проводим четверть своей жизни и по максимуму используем множество электрических приборов. Как уже упоминалось, сейчас царит век инновационных технологий, которые не обошли и тройные розетки, различающиеся в соответствии с их модификацией, формой и размерами. Как и остальные розетки (двойные, одинарные), различают:

• Розетки тройные внутренние, предназначенные для скрытой проводки;
• Розетки тройные наружные, так называемые, внешние розетки), характеризующиеся высокой степенью защиты и наличием защитной крышки;
• Тройные розетки накладные и встраиваемые;

Что касается современных модификаций тройных розеток, то различают:

• Тройные розетки с заземлением и без заземления;
• А также тройные розетки с защитным отключением, которая подразумевает замыкание проводов и выключение розетки, тогда как при установке обычной розетки попросту выбивает счетчик.

Конструктивные особенности тройных розеток, которые имеют один питающий провод, позволяют подключить до трех электроприборов одновременно. Независимо от модификации розетки, будь то наружная или внутренняя, в процессе их установки используют метод блочной сборки, так же называемый «наборные розетки». Этот метод подразумевает одновременную сборку и установку трех отдельных розеток. Чтобы обеспечить удобство и эстетичный внешний вид конструкции, специалисты предлагают объединить внешние рамки трех отдельных розеток, заменив их на одну общую рамку, которую необходимо приобрести отдельно. Покупая внешнюю рамку, необходимо подбирать ее таким образом, чтобы форма внутренней части лицевой панели соответствовала форме рамки.

Важно! Специалисты советуют приобретать розетки, характеризующиеся квадратной формой внутренней части лицевой панели, так как они являются более универсальной моделью.

Необходимо помнить, что производители выпускают рамки различных форм и расцветок. Более дорогостоящие моделей, то они продаются раздельно: в одной коробке находится внутренняя часть с контактами, а в другой – наружная часть вместе с рамкой и декоративной крышкой.

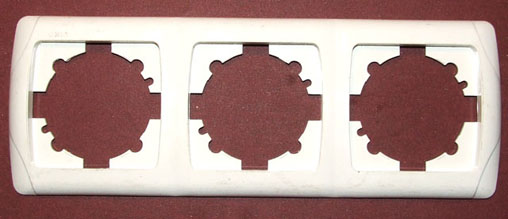

Тройная розетка фото

Установка тройной розетки: подготовительные мероприятия

Ремонт подразумевает не только штукатурку, окраску и оклейку стен обоями, но и другие задачи, решение которых также немаловажно. Согласно требованиям современного дизайна, установку электрических розеток необходимо осуществлять в соответствии с евро стандартами, подразумевающими их расположение на высоте 20-40 см от пола. Это обусловлено не только удобством, но и эстетической красотой, так как кабели электроприборов в этом случае не будут видны. Осуществляя электромонтажные работы, важно четко осознавать, что в случае неправильного подбора установочных изделий, таких как розетки и выключатели, может возникнуть пожар. Особую актуальность данный вопрос приобретает в случае установки тройной розетки. Это обусловлено тем, что любой элемент электрической сети рассчитан на определенный рабочий ток, и в случае несоответствия возникнет перегрузка электросети и, как следствие, перегрев и обгорание контактов.

Как правильно подобрать и установить тройную розетку? В первую очередь это зависит от типа проводки, которая может быть скрытой или наружной. Если вы планируете работать со скрытой проводкой, отнестись к работе надо более тщательно. В этом случае важно удостовериться в том, что она рассчитана на тройную нагрузку. В противном случае, может возникнуть перегрузка электросети, которая приведет к необходимости замены обгоревшего провода, что является чрезвычайно хлопотным занятием.

Прежде, чем осуществить подключение тройной розетки, необходимо разметить место ее установки. Если с одинарной розеткой все обстоит намного проще, то все составные элементы тройной розетки должны располагаться на одном уровне, так как малейшее отклонение их от единого уровня будет сильно «резать» глаза. Определив место установки тройной розетки, которая, в соответствии с евро стандартами, должна располагаться на уровне 25-40 см от пола, осуществляют ее разметку, которую лучше всего осуществлять с помощью толстого маркера. Если разметка для одинарной и двойной розетки не представляет сложностей и предполагает сверление одного отверстия в стене, то с тройной розеткой дела обстоят несколько сложнее. Для этого устанавливают строительный уровень и проводят горизонтальную линию, после чего размечают центры розеток с учетом расстояния между ними. Осуществляется это следующим образом: отмечают первый центр розетки и откладывают от него половину ширины накладки на подрозетник. Также это можно осуществить, приложив накладку к первому центру и отмерив второй вертикально расположенный центр, в соответствии с шириной накладки.

Важно! Чтобы при установке тройной розетки не возникало проблем с разводкой кабеля, специалисты советуют устанавливать ее там, где ранее была установлена одинарная розетка.

Если возникает необходимость прокладки проводки на новом месте, необходимо нанести на стену вертикальные и горизонтальные линии (они должны быть обязательно прямыми!), так как косые и криволинейные трассы в дальнейшем затруднят процесс поиска и устранения повреждения проводки.

Как установить подрозетник для тройной розетки?

Специалисты рекомендуют устанавливать тройную розетку в один подрозетник, который представляет собой блок с тремя гнездами, располагающимися на едином каркасе. Если в качестве тройной розетки вы используете три одиночных розетки, которые устанавливаете параллельным соединением, специалисты рекомендуют использовать одиночные подрозетники. В связи с тем, что установка одиночного блока из трех розеток аналогична установке одиночной розетки, далее будет рассмотрена установка трех розеток в одиночных подрозетниках.

Если вы планируете работать с кирпичными или бетонными стенами, перед тем, как приступить к работе, необходимо подготовить следующие материалы и инструменты:

• Перфоратор;
• Специализированная насадка, представляющая собой коронку диаметром 70 мм, оснащенную твердосплавными резцами;
• Индикатор напряжения;
• Фигурную и прямую отвертку;
• Молоток;
• Зубило;
• Средний и узкий шпатели.

Перед тем, как установить тройную розетку, возьмите перфоратор, предназначенный для бетонной стены, или дрель для стены из кирпича и гипсокартона, а также коронку для подрозетников. Сверло необходимо прижать к отмеченным ранее центрам розеток и аккуратно начать сверлить отверстия до тех пор, пока коронка не упрется дном в стену. После этого ее вытаскивают и заканчивают сверление.

Важно! Специалисты рекомендуют разбивать остатки бетона, оставшиеся после сверления с помощью зубила для перфоратора или обычного молотка с зубилом.

После того, как вы просверлили отверстия, возьмите подрозетник и на его задней части выдавите отверстия, количество которых соответствует количеству кабелей, которые в него входят. Для тройной розетки это количество составляет – 3 штуки, в связи с чем, необходимо выдавить три отверстия.

Важно! При работе с кирпичом и, особенно, с гипсокартоном, необходимо соблюдать меры предосторожности и работать аккуратно, так как эти материалы склонны крошиться.

Кроме того, важно помнить, что между тремя отверстиями для кабеля просверлить два отверстия для проводов. Для этих целей выберите диаметр сверла, соответствующий диаметру небольшой гофры, в которую вставляются провода. Специалисты рекомендуют использовать гофротрубу, однако зачастую от нее можно отказаться. Если вы устанавливаете розетку в гипсокартонной стене, кабель в гофротрубе необходимо кинуть по крепежному профилю.

Как осуществить разводку проводов в тройной розетке?

Провода необходимо подключать в соответствии с параллельной схемой, которая подразумевает, что к каждому проводу из щитка подключают по два провода, идущих от дополнительных жил, идущих на вторую и третью розетки. С помощью индикаторной отвертки необходимо определить фазу и ноль, после чего электричество в щитке необходимо отключить. Далее скручивают провода, при этом помня, что для осуществления надежной скрутки специалисты рекомендуют использовать специализированные контактные наконечники, которые необходимо вставить в зажимы розетки и прикрутить винтами. После осуществления первой скрутки провод кидают на вторую розетку и через отверстие в задней крышке заводят его подрозетник. Аналогичное действие необходимо произвести и с третьим отверстием. После того, как вы осуществили это, все три подрозетника подготовлены к установке.

Как закрепить подрозетник?

Подготовив смесь алебастра с водой, просверленные в стене отверстия обмазывают данной смесью и вставляют в них подрозетники. Специалисты рекомендуют делать смесь погуще, что позволит ускорить схватывание алебастра. Если вы видите, что подрозетники проваливаются, добавьте алебастра, а если выпирают, их пристукивают молотком.

Важно! Несмотря на то, что данное мероприятие кажется достаточно простым, к нему необходимо отнестись с должной аккуратностью и выставить все подрозетники на одном уровне, для чего необходимо использовать строительный уровень. Кроме того, важно следить за верхними винтами, которые должны располагаться в верхних точках розетки и удерживают их. После того, как вы установили подрозетник, необходимо оставить его до полного высыхания алебастра, которое займет 1-2 часа, и затем приступают к подключению розетки.

Схема тройной розетки

Как подключить тройную розетку?

Напомним, что мы осуществляем подключение тройной розетки в трех подрозетниках. В этом случае подключение осуществляют в соответствии с параллельной схемой. Важно знать, что существуют розетки, которые подключают последовательно через шлейф. Их не рекомендуется использовать для подключения сразу нескольких электроприборов, характеризующихся высоким энергопотреблением. В этом случае розетку подключают по схеме, прилагаемой к розетке. В случае с нашей розеткой, все провода необходимо подключить к ее зажимам и плотно прижимаем их клеммами и винтами в зависимости от типа розетки. Затем провода скручивают внутрь коробки, после чего устанавливают центральную часть розетки. Чтобы в процессе установки розетки поправить ее уровень, осуществив наживку шурупов, слегка пристукивайте корпус из металла для его выравнивания. После этого затяните винты. Установив центральную часть тройной розетки, осуществите монтаж декоративных накладок.

Можно сказать, что розетки установлены и готовы к использованию. Чтобы удостовериться в этом, необходимо проверить их работоспособность, включив автомат. Для первого включения розетки не рекомендуется использовать сложные электроприборы, отдав предпочтение настольной лампе.

Правила техники безопасности при установке тройной розетки

• Перед тем, как приступить к осуществлению электромонтажных работ, обязательно отключите электричество, после чего убедитесь в том, что электрическая сеть разорвана;
• В процессе работы необходимо использовать только специальные инструменты с изолированными ручками;
• Если вам приходится работать с электрическим проводом большой длины, аккуратно его закладывайте в стену или обрежьте до необходимой длины;
• В случае необходимости нарастить провод, его необходимо спаивать, а не делать скрутки;
• Устанавливая розетку в поверхность стены, важно следить за плотностью ее установки и изоляцией;
• Необходимо использовать оборудование и провода, рассчитанные на номинальную мощность и силу тока и предназначенные для электромонтажных работ.

Соблюдая эти нехитрые правила, вы сможете максимально безопасно и качественно произвести электромонтажные мероприятия, связанные с подключение электрических розеток.

Как подключить тройную розетку видео
