Строгальный станок своими руками

Многие люди предпочитают небольшие столярные работы выполнять дома своими руками или на даче. Это позволяет дать волю своей фантазии и сэкономить денежные средства из семейного бюджета. Но для работы с деревом требуются подручные приборы, к примеру, строгальный станок, который можно изготовить своими руками.

Содержание:

1. Возникновение строгального станка
2. Назначение строгальных станков
3. Конструкция строгального станка
4. Принцип работы строгального станка
5. Изготовление строгального станка

Возникновение строгального станка

Первый строгальный станок известен ещё со времен Леонардо Да Винчи. Но он не повлиял на развитие данного оборудования, так как все записи были утеряны. Ученый де ла Гир из Франции в 1719 году сконструировал строгальный станок, что представлял изначально модификацию токарного станка, а движение проводилось веревкой от лучка.

А сегодня существует много разнообразных строгальных станков, которые зависимо от выполняемых работ, разделяются на такие группы: аппараты общего назначения, специализированные и специальные станки.

К станкам общего назначения относят продольно-строгальные и поперечно-строгальные. Специальные станки предназначаются для выполнения определенных детальных операций, в основном, они используются в массовом производстве.

К специализированным станкам причисляют поперечно-строгальные аппараты с подвижной кареткой для работы с тяжелыми деталями, ямные продольно-строгальные станки для обработки тяжелых и крупных деталей и кромкострогальное оборудование для обработки кромок больших листов.

Продольно-строгальный станок предназначается для обработки крупных заготовок. Такие аппараты бывают одно- и двухстоечными. В процессе резания металла у продольно-строгального станка движения передаются заготовке, что предварительно зафиксирована на столе строгального станка. Его основными характеристиками являются ширина и длина строгания. Максимальная длина достигает при этом до 25, а ширина доходит до 5 метров.

Поперечно-строгальный станок используют для работы со средними или мелкими заготовками. Движения же передаются режущему инструменту, а не заготовке. Этот инструмент размещается на ползуне. Характеристикой такого строгального станка выступает длина хода ползуна, которая достигает 2,5 метров. Стол, где фиксируется заготовка, вы можете передвигать в горизонтальной и вертикальной плоскостях.

Назначение строгальных станков

Строгальные станки необходимы для обработки линейчатых поверхностей – вертикальных, горизонтальных и наклонных плоскостей. К линейчатым причисляют и фасонные поверхности, которые представляют из себя сочетание плоскостей, что расположены под разными углами.

С помощью металлообрабатывающих и деревообрабатывающих строгальных станков возможна обработка и фасонных поверхностей, на профиле которых имеются криволинейные участки, что образуются дугами окружности или сложными кривыми. На строгальных станках обрабатывают не только плоские поверхности, но и пазы, прямолинейные канавки, уступы и разные выемки. Возможна обработка металла по замкнутому контуру.

Обработке с использованием строгального станка подвергаются детали с малыми размерами и крупные поковки, сварные конструкции и отливы, что имеют длину до 12 метров, ширину до 6 метров и высоту до 3 метров. Вес подобных деталей может доходить до 200 тонн.

На строгальных станках обработку заготовки проводят по плоскости, толщине или в угол, благодаря этому пиломатериал приобретает идеальную ровность. На двухстороннем фуговальном станке одновременно совершается обработка пласта и кромки детали. На двустороннем рейсмусовом оборудовании осуществляется обработка параллельных плоскостей.

Металлорежущие станки строгального характера используют в специальных механических цехах для обработки всевозможных деталей в автомобильной промышленности. Также они встречаются во многих ремонтных мастерских и инструментальных цехах. Они хорошо подходят для работы с деталями из стали, разных сплавов цветного металла и даже некоторых видов пластмассы.

Строгальные станки по дереву применяются для обработки поверхности древесины после распиловки «начисто», изготовления пиломатериала и паркета. Они предназначены для обработки прямолинейных заготовок и фрезерования по плоскости. Использование разных наборов ножей позволяет работать с мягкими (ель, сосна) и твердыми (тополь, дуб, бук) породами древесины.

Конструкция строгального станка

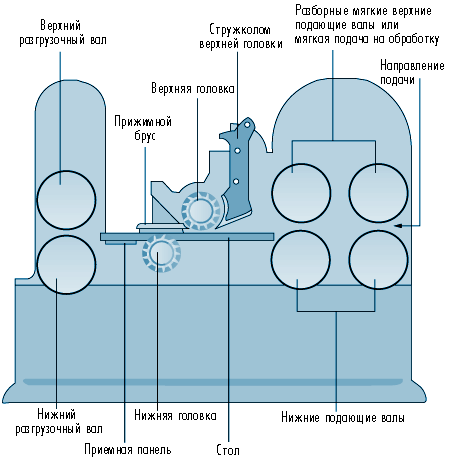

Строгальный станок состоит из таких основных элементов, как ножевой вал, двигатель, рабочий стол и вальцы. Рабочий стол разделяется на две части, между ними проходит ножевой вал, который служит для срезания верхней части заготовки. Подаются заготовки автоматически или вручную. При перемещении заготовки по станку она поддерживается специальными вальцами.

Особенностью устройства строгального станка выступает механизм, что помогает регулировать толщину строгания и обеспечивает установку с точностью до десятых миллиметра. Основой строгального станка является станина, сваренная из стальных уголков, что имеют сечение 50 на 50 миллиметров. Ширина станины находится в зависимости от расстояния между опорными подшипниками вала. Корпус к станине крепят при помощи болтов. Поперечными креплениями являются арматурные прутки.

Рабочий стол изготавливают из двух половин - неподвижной и подвижной, что закреплены на рамках из уголка, который имеет сечение 25 на 25 миллиметров. Ширина обеих рамок равняется ширине станины, а длина меньше на 50 миллиметров длины столов. Столешницы делают из металлических листов толщиной 3 миллиметра.

Рамка неподвижного стола крепиться на станине сваркой с помощью стоек, что имеет сечение 10 на 40 миллиметров. Неподвижный стол со стойками, что приварены к рамке, монтируют так. Сначала он выставляется относительно строгального вала с помощью вспомогательных клиньев и брусков - строго параллельно станине. Данное положение фиксируют, приваривая стойки к станине.

Стол подвижного типа представляет из себя конструкцию треугольного сечения: в схеме строгального станка боковина и рамка со столешницей являются катетами, а опорная плита — гипотенузой прямоугольного равнобедренного треугольника. Изменить высоту стола относительно вала можно посредством перемещения опорной плиты по направляющим с помощью винтового механизма по виду талрепа.

Лист столешницы прикрепляют к рамке с помощью винтов с потайными головками. Это помогает регулировать первоначальное положение столешницы относительно неподвижного стола и вала благодаря установке прокладок. Шплинт, что закреплен на неподвижном уголке, ограничивает перемещение передвижного стола больше чем на 3 миллиметра по высоте.

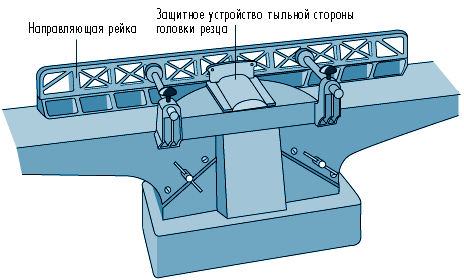

При строгании разных заготовок в качестве упора предусмотрена направляющая линейка. Ее конструкция позволяет в определенных пределах менять относительно стола угол опорной поверхности. В самодельных строгальных станках применяется электродвигатель, что имеет мощность 1,5 кВт и скоростью вращения 2850 оборотов в минуту.

Принцип работы строгального станка

Заготовку на продольно-строгальном станке закрепляют на столе, что совершает возвратно-поступательное движение. Резцы закреплены в суппортах. Резец вместе с суппортом относительно обрабатываемой заготовки перемещается после двойного хода стола на размер подачи в поперечном направлении, тем самым обеспечивая срезание слоя металла, и после этого цикл повторяется.

В конструкции продольно-строгального станка имеется механизм, который обеспечивает возвратно-поступательные движения стола вместе с заготовкой и подачу резца в горизонтальном или вертикальном направлении. Станки имеют автоматическую подачу стола и резцового суппорта. Управлять ими можно с помощью центральной кнопочной станции и рукояток, что удобно расположены. Это следует учитывать перед тем, как сделать строгальный станок.

Возвратно-поступательные движения резца представляют собой главные движения, а периодическое вертикальное или поперечное перемещение стола с заготовкой - движение подачи.

Обычно в движение стол приводится от электрического мотора постоянного тока через коробку скоростей, обеспечивающую вместе с бесступенчатым регулированием скорости плавное врезание в заготовку резца и в конце рабочего хода его замедленный выход.
На основе строгальных станков общего характера изготовляют специализированные станки и аппараты, в которых процедура строгания сочетается с растачиванием, фрезерованием и шлифованием. Дистанционное управление функционирования станков совершается с подвесной кнопочной станции.

Изготовление строгального станка

Изготовление любого оборудования для обработки металла, в том числе и строгального станка своими руками, начинается с подготовки соответственного чертежа. Определитесь с размерами станка и функциями, которые он будет выполнять. Выбирайте размеры, исходя из собственных требований.

Для домашних нужд не целесообразно изготавливать большой станок. Подумайте, где он будет располагаться. Строгальный станок является громоздкой и тяжелой конструкцией, поэтому в самом начале необходимо выбрать место, где вы будете прикручивать ножки к полу. Это требуется, чтобы в процессе использования строгальный станок от вибраций не двигался.

На чертеже должны отражаться все особенности конструкции и точные размеры каждого элемента. Чертеж рекомендуется делать в двух вариантах – чистовом и черновом. Внимательно проверяйте правильность чертежа строгального станка во избежание возникновения ошибок и порчи материала.

Лучше всего основной каркас станка изготовить из стальных балок. Сварите их между собой. Приварите перекрестие между параллельными балками. Это способно придавать конструкции дополнительной жесткости и прочности. Также помните о дополнительных ребрах жесткости для крепления пилы и мотора. Наложите на остывшие и оштукатуренные балки тонкий слой грунтовки. Подождите, пока поверхность просохнет, и покрасьте конструкцию любой водостойкой краской.

Настелите сверху несколько толстых досок, которые следует прикрутить болтами и гайками. На болты нанесите перед закручиванием смазку. Между досок необходимо сделать аккуратный пропил в месте, где будет располагаться диск пилы. Поверхность досок следует тщательно зашкурить. Помните, что между досками не должно возникать больших зазоров. При желании дополнительно сделайте приспособление для прикручивания стальных тисков.

После этого необходимо установить привод диска пилы и закрутить тщательно болты креплений. Проверьте, чтобы посередине пропила располагались направляющие диска. Проверьте работоспособность механизма, который направляет доски под диск. В каркас установите дизельный или электрический мотор, который нужно подсоединить к приводу.

Если мотор является электрическим, то рекомендуется тщательно замаскировать электропровод. При использовании дизельного мотора необходимо позаботиться о специальной трубке, посредством которой выходят выхлопные газы. Теперь станок готов! Вы можете включить собранный станок и проверить его работоспособность.

Теперь вы знаете, что с помощью строгального станка можно совершать обработку металла и древесины, а точнее - строгание изделий. Но цена строгальных станков слишком высока, и рядовой хозяин вряд ли позволит себе купить такое оборудование. При большом желании вы можете самостоятельно изготовить такой станок, если будете внимательно следовать нашим рекомендациям и придерживаться инструкции.
