Установка наружных розеток

Необходимость установки розеток вряд ли у кого-то может вызвать сомнения. Такой элемент имеется абсолютно в каждом доме. Практически не проходит и дня, чтобы данный разъем не был использован. Кроме того, существуют электрические приборы, которым просто постоянно необходимо быть подключенными (например, самый известный и популярный бытовой прибор - холодильник). В статье речь пойдет о том, как установить наружную розетку.

Содержание:

1. Устройство наружных розеток
   • Основание
   • Токопроводящий механизм
   • Лицевая панель наружной розетки
2. Монтаж наружной розетки
3. Производители наружных розеток
   • Наружные розетки Jung
   • Розетки наружной установки legrand
   • Наружные розетки ABB
   • Наружные розетки Schneider Electric

Наверно, трудно найти человека, который не знал бы что такое розетка, а вот провести самостоятельный монтаж сможет не каждый. Ведь данная работа связана с риском для жизни, поэтому следует очень осторожно подходить к этому делу. Прежде всего, надо внимательно изучить технологию установки и типологию розеток.

Розетка штепсельная наружной установки

• Свое название «розетка» получила от аналогично названного элемента декора, который, в свою очередь, стал так именоваться из-за схожести с розой. Элемент закреплялся на стене или потолке и со временем любое изделие, закрепленное подобным образом, стали именовать именно так.
• Сегодня электрические розетки используются для подключения различных приборов, для работы которых требуется электричество. Главная особенность разъема заключается в том, что он предоставляет практически мгновенный доступ к току. Аппараты в такое устройство легко вставлять и вынимать за счет того, что у них имеется шнур с вилкой (или штепселем) на конце, а в розетке имеются отверстия под эти штырьки.
• Устроен разъем достаточно просто. Он снабжен корпусом (лицевой панелью), основой и токопроводящими элементами (пружинные контакты, клеммы). Может закрепляться как внутри стены, так и снаружи (так называемая накладная или наружная розетка, о креплении которой и пойдет речь).

Устройство наружных розеток

Итак, чтобы понять, как закрепить разъем на какой-либо поверхности необходимо разобраться в его устройстве. Чаще всего, местом установки элемента выступает стена, но допускается монтаж абсолютно на любую плоскость, в том числе и на пол, потолок, либо на предмет интерьера, например, в декоративном камине или встроенном шкафу, а также на улице. Основными элементами розетки являются три составных части:

• основание;
• токопроводящий механизм;
• лицевая панель.

Основание

• Это элемент, который закрепляется на плоскости, а к нему подсоединяются токопроводящие части и верхняя декоративная крышечка. Оно может быть выполнено из керамики или из пластмассы. У каждого материала имеются свои преимущества и недостатки. Так, керамическая деталь не будет поддерживать горение, что очень важно, когда речь идет об электричестве, также она отлично рассеивает тепло. Но ее существенным недостатком считается то, что она очень хрупкая и с ней следует обращаться осторожно, так как велика вероятность повреждения. Устанавливать такие розетки рекомендуется только внутри помещений.
• Конечно, современный пластик также может обладать свойствам негорючести, но на это обязательно обращать внимание при покупке, так как обычная пластмасса очень быстро возгорает, оплавляется и издает неприятный запах, а также выделяет вредные химические вещества в воздух (при горении). Негорючий элемент выполняется из поликарбоната, имеющего особые добавки. Такой материал очень прочен и не поддерживает процессы горения. Пожалуй, это все что необходимо знать об основании, так как для розетки оно не является главным элементом и служит лишь для закрепления на стене всей конструкции и для подсоединения к ней остальных элементов.

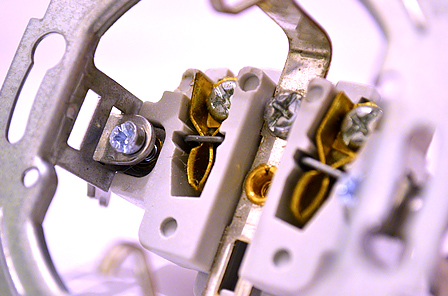

Токопроводящий механизм

• Наиболее важной частью устройства является токопроводящий механизм. Он может быть выполнен в трех модификациях:
  • латунь без покрытия;
  • латунь луженная;
  • бронза.

• Также бывают разновидности, в которых латунные детали сверху имеют дополнительное покрытие. Следует отметить, что наименее надежными считаются контакты, выполненные из латуни без покрытия. Это проявляется в случаях, когда имеется обстановка повышенной влажности, а сам контакт соприкасается с проводами из алюминия. В результате происходит процесс окисления и снижается токопроводящая способность.
• Еще одним недостатком такого материала считается то, что по истечении непродолжительного времени детали плохо пружинят, что выглядит при использовании как разболтанная розетка. Иногда, чтобы предотвратить данный процесс, производители дополнительно устанавливают пружинящие шайбы на контакты, которые не позволяют лепесткам расходиться в стороны, а держат их вместе.
• Контакты из луженой латуни более надежны. Внешне они выглядят белым матовым металлом и меньше подвержены окислению и коррозии. Штырьки вилки достаточно надежно закрепляются в такой розетке и не болтаются.
• Наиболее надежными считаются контакты из бронзы, но очень редкие производители делают данный элемент из этого металла. Внешне они имеют более темный цвет и главное их достоинство в надежном закреплении вилки в разъеме, так как даже по прошествии долгого времени они не разбалтываются, а имеют отличные пружинные качества.

Одним из необходимых элементов токопроводящей части наружной розетки является заземление.

Его наличие позволит избежать многих проблем, так как существует достаточное количество бытовых приборов, для которых заземление – это первостепенный пункт. К такой технике относятся:

• нагревательные приборы, по той причине, что они выделяют много мощности (например, электропечи);
• техника, контактирующая с водой, так как влага – это отличный токопроводник (стиральные машинки);
• оборудование со сложным устройством, имеющее микросхемы, так как такие приборы чувствительны к статическому электричеству (компьютеры).

Заземляющий контакт практически мгновенно отводит возникающее свободное электричество в землю, в результате чего разряд не ударяет технику или даже человека. Приобретая розетку необходимо обязательно выяснить, имеет ли она заземляющие элементы. Внешне изделия без заземления обладают меньшей глубиной, а также их стоимость немного ниже продукции с заземляющими контактами.

Закрепление проводов в разъеме производится посредствам винтового соединения либо специальным прижимным механизмом. Отличия между ними заключается в том, что винты в процессе эксплуатации могут ослабнуть и их будет необходимо подтягивать, чтобы избежать нагревания розетки при увеличенной электрической нагрузке. Прижимная конструкция не требует дополнительных усилий со стороны пользователей, так как является саморегулирующимся устройством, то есть имеет способность плотно прижимать провод и обеспечивать надежный контакт на протяжении всего срока службы.

Лицевая панель наружной розетки

• И последний элемент, входящий в состав розетки – это лицевая панель. Данная деталь определяет внешний вид изделия. Выполняется она из поликарбоната, который относится к малогорючим материалам. Но это далеко не единственный выбор, современные производители предлагают продукцию, где лицевая часть выполнена из дерева, металла или стекла. Благодаря такому разнообразию, стало возможным идеально подобрать розетку для любого интерьера.

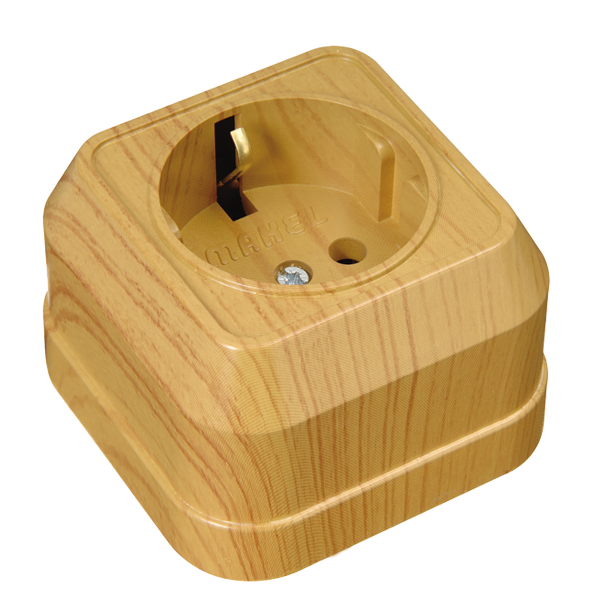

Наружная розетка фото

• Лицевая панель наружной розетки имеет специальную крышечку, которая надежно закрывает само устройство и защищает его от попадания пыли и влаги.

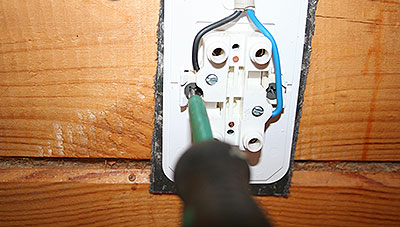

Монтаж наружной розетки

Все имеющиеся на сегодняшний день розетки, делятся на два основных типа монтажа: внутренний (то есть скрытая или встроенная установка изделия внутри стены) и внешний, при котором розетка остается сверху поверхности и обычно провода также не прячутся в стену, а идут по ней. При этом кабель может устанавливаться в гофрированной трубе или в кабель-канале. Но практикуется и скрытное расположение проводов, в специальных штробах или полостях внутри стены.

• Итак, как же установить наружную розетку? Первым делом следует обесточить питающий кабель. Чтобы это сделать, необходимо в электрощите просто выключить соответствующий рычажок. Но даже после того, как этот шаг выполнен, стоит обязательно убедиться, что  ток действительно отсутствует. Для этого индикаторной отверткой проверяется наличие напряжения в проводке в месте установки.

• Далее, следует разобрать розетку на составные элементы. Для начала открывается верхняя крышка, это требуется для того, чтобы отжать фиксаторы, закрепляющие лицевую панель на основании. Делается это достаточно легко, обычно они находятся по бокам, просто нажимаем на них, например, отверткой (так как она обязательно должна присутствовать в процессе монтажа) и разъединяем изделие на три составных части – корпус-основание, механизм и лицевую панель с крышкой.
• Затем отмечаются места, в которых будут проходить крепежные отверстия. Для этого приставляют основание к месту установки, выравнивают его, желательно по уровню и отмечают имеющие отверстия для крепежа, как правило, их два, расположенных по диагонали, но может быть и больше, в зависимости от конструкции. Карандашом или острым предметом оставляются метки на стене и по этим отметкам сверлятся отверстия, либо если основание деревянное или в которое легко закручиваются шурупы, допускается сразу применять шуруповерт. В ином случае крепление производится на дюбель-гвозди.
• Обычно на корпусе розетки имеется входное отверстие, закрытое заглушкой. Поэтому прежде чем протягивать проводку, следует освободить данное отверстие. У разных изделий, имеются различные варианты таких заглушек, некоторые производители даже предлагают специально подобранные размеры под различные диаметры кабелей. Вырезав нужный размер, в него протягивается кабель, если он в гофротрубе, то ее также следует слегка протянуть. Если планируется установка скрытого кабеля, то отверстие просверливается на задней части корпуса.
• Изоляция кабеля, находящегося внутри розетки, снимается, и открывшиеся провода (жилы) зачищаются примерно на 1 см. Жилы имеют различные цвета, в России принята следующая маркировка:
  • L – фаза, обычно белый или серый провод, но также надо иметь в виду, что фазный провод может быть и других цветов, например, черным, красным или коричневым;
  • N – ноль, нейтральный – голубой или синий провод;
  • PE – защита, заземление, имеет желто-зеленый цвет.
• Для того чтобы подключить питание, следует нулевой (синий) и фазный (серый) провода разместить в крайние клеммы, а провод заземления (желто-зеленый) установить в центральную клемму. Иногда приходится самостоятельно определять фазу, для этого можно использовать индикаторную отвертку. Стоит очень осторожно подходить к данному процессу, и соблюдать все предписания техники безопасности.

• После того как жилы были закреплены на своих местах, пришло время установить токопроводящий механизм в корпус. Это сделать также легко, как и вытащить его, просто прижимаем его к месту крепления, и он надежно удерживается на основании.
• Последнее, что необходимо выполнить – это установить лицевую часть изделия, которая прижимается специальным механизмом. Далее подключается электроэнергия и проверяется работа разъема.

Производители наружных розеток

Приобретать следует только тот товар, который имеет все надлежащие сертификаты и способен качественно работать именно на территории Российской Федерации. Цена розетки наружной установки варьируется в зависимости от производителя. Наилучшим образом зарекомендовала себя продукция следующих компаний:

• Jung;
• Legrand;
• ABB;
• Schneider Electric;

Наружные розетки Jung

• Это немецкая компания известна во всей Европе с 1912 года, как надежный поставщик и производитель электроустоновочной продукции, выключателей и розеток. Все изделия имеют превосходной качество и необходимую надежность. Элементы каждого производимого товара прошли проверку и имеют соответствующее подтверждение и гарантию, а, значит, можно с полной уверенностью сказать, что прослужит такая покупка долгое время.
• На заводах изготовителя проходит настолько тщательный контроль, что проверяется не только функциональность, но и слой лакокрасочного покрытия. Кроме того, розетки наружной установки 220в тестируется на количество циклов включения/выключения, и если показатель не соответствует заявленному, то вся партия снимается с производства.
• Ежегодно технологи стараются расширять ассортимент продукции, делая это вместе с дизайнерами, которые вносят привлекательность и повышают эргономичность изделий. Наиболее продаваемыми наружными розетками компании можно назвать товары серий «Jung WG 800», «Jung WG 600», «Jung AP 600».

• Некоторые модели идут сразу же в комбинации с выключателями. Кроме того, выпускаются розетки двойные наружной установки и даже тройные. Выбор модельного ряда огромен.
• Стоимость варьируется от 1000 руб. и до 7000 руб. То есть можно найти товар на любой вкус и возможности. При этом цена складывается только в зависимости от функциональности и на качество не влияет, так как вся продукция заслуживает внимания.

Розетки наружной установки legrand

• Французская корпорация, которая была основана еще  в 1866 году. Сегодня это мировой лидер по производству и продажам электротехнической продукции. Представители компании имеются в 70 странах по всему миру. В 2007 году начинается тесное сотрудничество с Россией, после приобретения компании «Контактор».
• На территории нашей страны изделия под маркой «Legrand» появились еще в 1980 году. Официальное представительство было открыто в 1993 году, вместе с началом производства продукции под маркой «Летен».
• Наиболее надежными накладными розетками считаются товары «Legrand Urbano» и «Legrand Plexo», их стоимость составляет приблизительно 1,5 тыс. руб. – 3 тыс. руб.

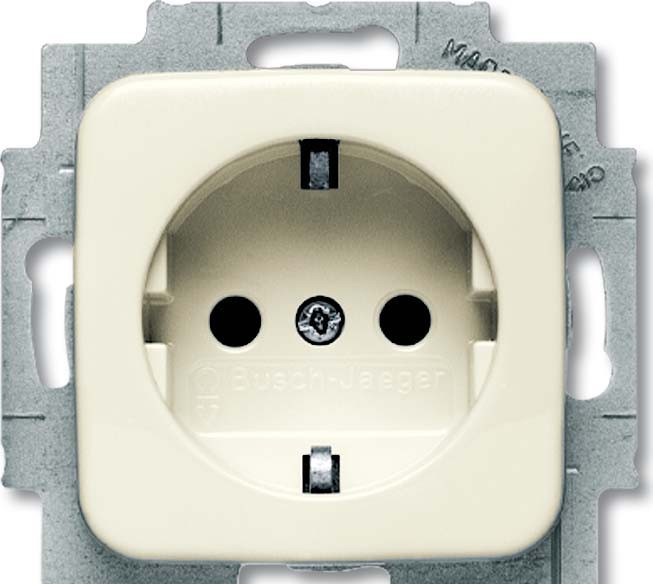

Наружные розетки ABB

• История компании началась в 1988 году, именно тогда две компании объединились в единую корпорацию. Это была швейцарская «BBC»  и шведская «ASEA», которые были известны еще с конца 19 века. Главный офис новой объединенной компании функционирует в городе Цюрихе (Швейцария). Розетки и выключатели производятся входящими в «ABB» компаниями – «Busch-Jaeger» и «Niessen».
• Более чем столетний опыт компании позволяет создавать ей наиболее качественную и надежную продукцию, кроме того, товар отличается и повышенной безопасностью, что очень важно, учитывая, что его работа производится под постоянным напряжением.
• Имеется и многообразие цветового решения, за счет которого можно подобрать розетки практически для любого современного интерьера. Наиболее популярным и продаваемыми изделиями считаются серии «Оcean» и «Busch-Duro».

Наружные розетки Schneider Electric

• Компания была зарегистрирована во Франции в 1836 году и с тех пор стала лидером по производству электротехнического оборудования. В единую корпорацию объединено несколько различных компаний: «Square D», «Merlin Gerin», «Telemecanique», в том числе и российское предприятие ЗАО «Шнейдер Электрик».
• Сотрудничество с нашей страной началось еще в 1974 году и вот уже 40 лет на российском рынке можно увидеть качественные и надежные выключатели и розетки под данным брендом. Нововведением компании было использование розеток со специальным рычажком для более легкого процесса изъятия вилки из разъема. Наиболее востребованной моделью является изделие серии «Этюд», цена таких розеток находится в пределах до 500 рублей.

Конечно, это далеко не все производители наружных розеток, также можно встретить изделия под марками:

• «Bticino»;
• «DKC»;
• «Fede»;
• «Gira»;
• «Merten»;
• «Simon».

Розетки с наружным монтажом, как правило, устанавливаются в тех местах, где необходима надежная защита от влаги и пыли, например, в ванной комнате, в кухне, в погребе или в гараже, а также на улице, в беседках и даже в огороде. Главное их отличие – это наличие защитной крышки, которая удобно открывается и закрывается. Обычно они имеют высокую степень защиты (маркировка IP 55). Крышка надежно защищает от проникновения влаги, грязи и других посторонних предметов.

Таким изделиям не страшны любые погодные условия, они достаточно устойчивы к любым температурным режимам, благодаря тому, что при их производстве применяются только высококачественные материалы. Кроме того, монтировать наружную розетку намного проще, чем обычную, имеющую скрытую проводку.
