Установка диммера своими руками

Осветительные приборы играют важную роль в жизни человека. От их месторасположения, их вида и степени яркости лампы зависит уровень комфортабельности нахождения в помещении. Иногда бывают моменты, когда необходимо яркое освещение или, наоборот, затемненное. Монтировать светильники сразу на все случаи жизни не представляется возможным, тогда на помощь приходят диммеры. В статье пойдет речь об установке диммера своими руками.

Содержание:

Основы выбора диммера
Немного о достоинствах и недостатках
Использование диммеров и их монтаж (общие положения)
Как подключить диммер своими руками
- Самый простой вид подключения диммера наружной установки
- Более сложная установка диммера

Данное устройство в переводе с английского звучит как «ближний свет фар», в данном случае означающее, что прибор обеспечивает хорошую видимость, но при этом не ослепляет. Другими словами – диммер это электрический механизм, позволяющий регулировать степень оптимальной яркости освещения.

Основы выбора диммера

Сразу следует отметить, что приобрести, как говорится «с ходу» подобные приборы не получится, так как существует много характеристик (свойств) по которым производится их классификация. Поэтому отправляясь в магазин, нужно иметь в виду, что продавец-консультант задаст немало вопросов, ответы на которые определят модель прибора, оптимально подходящего под конкретные требования пользователя и условия эксплуатации.

Выбор светорегулятора определяет вид ламп:

лампы накаливания (обычное напряжение 220Вт);
галогенные лампы (напряжение 220 Вт или 6, 12, 24 В);
светодиоды;
энергосберегающие и люминесцентные лампы (но не для всех моделей). При подборе таких ламп для осветительных приборов следует обратить внимание на их маркировку, которая указывает на возможность подключения к диммеру.

В большинстве своем диммер используется для обычных ламп накаливания, светодиодных и галогенных светильников. Где для каждого типа излучателя существует свой вид светорегулятора. Конечно, существуют и универсальные электромеханизмы, но, по мнению специалистов, они менее надежные в работе.

Для низковольтных галогенных ламп необходим электронный трансформатор, который преобразует сетевое напряжение. В данном случае использовать индукционный тип прибора нецелесообразно, он довольно массивен, что ограничивает сферу его применения, например, при установке встроенных потолочных светильников. Но, если по каким-либо причинам был выбран именно этот вид трансформатора, то диммер обозначается маркировкой «С». Для работы с индуктивной нагрузкой применяется светорегулятор – «RL».
Немаловажное значение имеет расположение данных приборов относительно галогенных ламп. Чтобы минимизировать расход электроэнергии трансформатор должен находиться на максимально близком расстоянии к лампам, а диммер – на удалении.
Подключение линейных люминесцентных ламп к светорегулятору возможно при наличии электронного пускорегулирующего аппарата. Стоит отметить, что сегодня почти все лампы такого типа поддаются диммированию.
Также существуют диммеры для светодиодных ламп (лент). Но подсоединить к ним диммер получится лишь при наличии соответствующей функции.

Для последних двух видов осветительных приборов необходим дроссель, который служит разделителем или неким ограничителем электрических сигналов. Таким образом, он устраняет пульсацию переменного тока. Мощность данного электрического устройства подбирается из расчета суммарного результата подключаемых ламп плюс 10-15% запаса. Приобретать прибор увеличенной мощности не целесообразно.

Исполнительное оборудование различается по типу корпуса (установки):

приборные (комбинированные). Монтаж модуля осуществляется в специально предназначенную для этого настенную коробку или в межпотолочное пространство подвесной конструкции. Предназначен для системы «Умный дом» или настройки уровня освещения с большим количеством ламп в коммерческих помещениях (ресторанах), на светодиодных таблоидах и т. д. Управление регулятором света происходит посредством дистанционного пульта или клавишами;
модульные диммеры. Данный тип предназначен для установки в щиток на DIN-рейку, используется в большинстве своем на лестничных клетках, коридорах. Зачастую оснащается индикатором, распознающим движение, а затем и передающим сигнал на панель управления, которая автоматически включает освещение. Нажимной выключатель или выносная кнопка являются элементами управления устройством;

электроустановочные. Такой вид применяется скорее для бытовых нужд. Чаще всего данное устройство монтируется в подрозетник, замещая, таким образом, стандартный выключатель.

Конечно, новейшие разработки и внедрение инновационных технологий наделяют подобные «гаджеты» просто фантастическими возможностями. Руководить процессом настройки интенсивности освещения можно не только путем использования сенсорной панели или нажатием кнопок на ДУ. Современные модели позволяют управлять ими при помощи голосовых команд, хлопками и т. д.

Диммеры разделяются еще и по типу управления:

механические устройства управляются посредством поворотного элемента. Они являются самыми простыми, а, следовательно, недорогими. Стоимость их начинается от 80 руб.;
кнопочные модели снабжены клавишей, где одноразовое нажатие включает/отключает освещение, удержание кнопки – осуществляется настройка яркости;

поворотно-нажимные устройства удобнее и долговечнее предыдущих вариантов. Здесь кнопка отвечает за включение/отключение прибора, а поворотный механизм – за регулировку света. Основным преимуществом такого диммера заключается в том, что он запоминает последний установленный уровень яркости. Цены на подобные модели начинаются от 300 рублей, но вполне можно «найти» и диммер за 10 500 руб.;

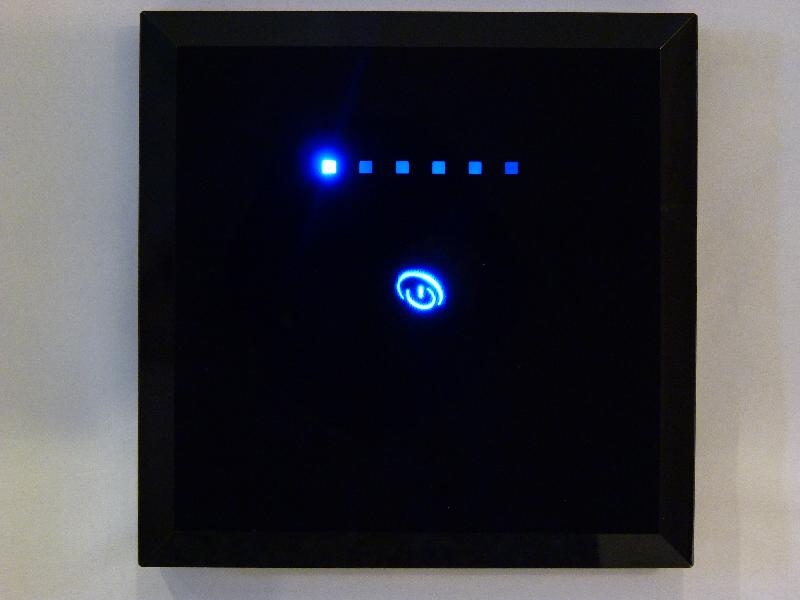

сенсорные приборы реагируют на легкое прикосновение к определенной части панели. Иногда они оснащены индикатором, который позволяет использовать ПДУ. Диапазон цен на такие приборы составляет 140 - 6000 руб.;

комбинированные светорегуляторы соединяют в себе несколько способов управления и отличаются универсальностью. Разброс цен очень велик, так как стоимость зависит от многих факторов: помимо технических характеристик большое значение имеет дизайн корпуса и материал, из которого он изготовлен.

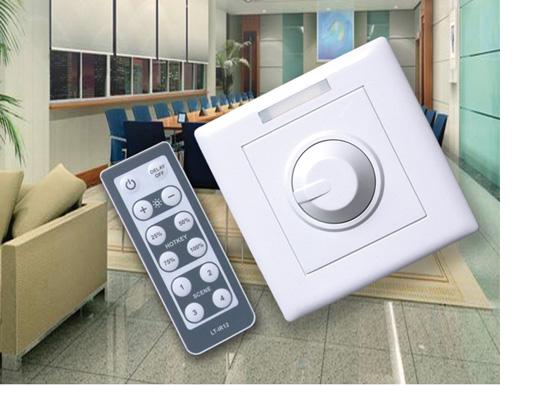

Диммер, относящийся к беспроводной категории выключателей, несомненно, обеспечивает наиболее комфортабельные условия эксплуатации для пользователя. Всем заинтересованным таким вариантом регулировки яркости излучателей, следует помнить, что инфракрасный пульт способен работать только при прямой видимости устройства и на расстоянии не более 7 метров. Радиоуправляемый же пульт может посылать команды через препятствия (стены), что делает его наиболее удобным в применении, особенно, если диммер установлен в соседнем помещении или щитке на лестничной клетке.

Немного о достоинствах и недостатках

Неоспоримый комфорт привносят в жизнь диммеры. Помимо того, что они позволяют приглушить или увеличить яркость света, данные приборы значительно экономят расход электроэнергии. К тому же обладают весьма полезными дополнительными функциями:

отключение по таймеру;
плавное включение/отключение осветительных приборов;
имитация присутствия;
режим мигания.

Помимо очевидных достоинств, все они имеют и некоторые минусы:

создают радиопомехи;
подключенные последовательным соединением приборы могут повести себя непредсказуемо;
с осторожностью использовать для энергосберегающих и люминесцентных ламп.

Использование диммеров и их монтаж (общие положения)

Применение подобного устройство значительно повышает уровень комфортности, ведь одна и та же комната, может выглядеть совершенно по-разному. В одном случае она готова для приема гостей и соответственно ярко освещена, в другом – затемненный свет ламп дает возможность провести время за просмотром любимых телепередач.
Особенно их любят дизайнеры, за то, что диммеры позволяют организовать освещение оригинальным способом. Например, выигрышно подчеркнуть интересную деталь интерьера, выполнить зонирование помещения. К тому же производители идут в ногу со временем и предлагают довольно разнообразные по выполнению и расцветкам корпуса данных электронных устройств.
Диммировать можно как одиночный светильник, так и группу ламп, главное, чтобы они были одного вида. То есть подключить к устройству настенный прибор (бра) и потолочное (точечное) освещение. И уже с помощью пульта регулировать их яркость излучения.

К одному ПДУ есть возможность привязать несколько светорегуляторов (от 2 до 6), таким образом, контролируя степень освещенности всех помещений в доме.

Как подключить диммер своими руками

Монтировать «розеточного» типа устройства может каждый, кто однажды устанавливал выключатель самостоятельно. Так как принцип установки практически ничем не отличается. Без услуг профессиональных электриков не обойтись при более сложных схемах подключения.

Заменить стандартный выключатель диммером очень просто, хотя бы благодаря тому, что к любой модели прилагается руководство, в котором четко указаны все поэтапные манипуляции, нарисованы схемы.

Схема подключения диммера

Не лишним будет напомнить, что электрические работы требуют соблюдение техники безопасности:

отключать электропитание в щитке;
пользоваться только соответствующим инструментом;
не облокачиваться, прислоняться к металлическим предметам.

Самый простой вид подключения диммера наружной установки

Сначала производиться демонтаж старого выключателя. Работы следует проводить аккуратно, чтобы не повредить провода.
При необходимости концы жил зачищаются примерно на 10-12 см.
Красный (черный либо коричневый) провод подключается к клемме вход («IN», «↓»), голубой – выход («OUT» либо «↑»). Желто-зеленый провод заглушают специальным зажимом или изолентой.
Жилы фиксируются винтовыми соединениями.
Модуль вставляется в подрозетник и закрепляется распорными лапками или теми же винтами.
После того как диммер был выровнен, производится окончательная фиксация.
Далее устанавливается декоративная рамки и клавиша (поворотный механизм).
В распределительной коробке подключение проводов производится по такому же принципу: красный связывается с красным, голубой с голубым.

Более сложная установка диммера

Такой вариант предполагает более высокий уровень комфорта при эксплуатации – управление освещением на расстоянии от стандартного выключателя.

В этом случае устройство должно иметь 3 контакта для подключения и обязательно используется трехжильный провод. Здесь подающий фазу провод подключается к обычному выключателю, в это же время к диммеру подсоединяется фазный провод, идущий на светильник.
Таким образом, регулировать степень освещения очень удобно. Так, например, если в доме имеется лестница – обычный выключатель устанавливается на первом этаже, а диммер на втором, с помощью которого и происходит контроль над яркостью осветительных приборов.

Конечно, о диммерах открытой установки лучше позаботиться заблаговременно: на стадии проекта строительства дома или при капитальных работах в помещении. Потому как необходим грамотный расчет количества, мощности данных устройств, а также их расположение и проведения соответствующей электропроводки. В этом случае будет уникальная возможность почувствовать настоящий комфорт с помощью лишь регулировки световых потоков, исходящих от светильников.
