Благодаря использованию галогенных ламп в светильниках позволило кардинально изменить представление людей об электрическом освещении своего жилища. Галогенные лампы своим удивительным светом украсят любое помещение, воплощая самые смелые мечты владельцев жилища и фантазии дизайнеров.

Следует отметить, что галогенные люстры нельзя подключать к обычной электрической сети 220 В без применения специальных понижающих трансформаторов. В зависимости от используемых ламп, источник питания может преобразовывать стандартное бытовое напряжение в 6, 12 или в 24 В. Так как для питания ламп используется безопасное для человека напряжение, то такие люстры можно без опаски устанавливать в помещениях с повышенной влажностью, например, в душевых и ванных комнатах. Но чтобы правильно подключить галогенную люстру, потребуются некоторые знания электротехники.

  1. Устройство галогенной люстры
  2. Подключение галогенной люстры
  3. Советы по монтажу и подключению галогенной люстры
  4. Ремонт галогенных люстр



Устройство галогенной люстры

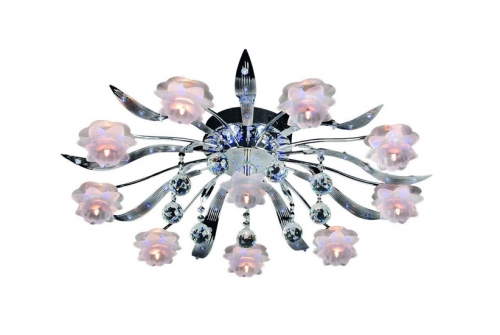

Люстра с галогенными лампами состоит из декоративного корпуса, стеклянных и пластмассовых отражателей и ламп. В комплект к люстре также идет и трансформатор, понижающий бытовое напряжение 220 В в номинальное, для выбранных ламп.

Рис 1. Понижающий трансформатор 220/12В



Рис 2. Галогенная лампа

Для подключения люстры нам понадобится:

- люстра с галогенными лампами;

- понижающий трансформатор с соответствующим выходным напряжением;

- инструмент для подсоединения проводников.

Внимание! Все работы должны производиться с отключенным напряжением - во избежание поражением электротоком.

Подключается к сети галогенная люстра через трансформатор согласно схеме:

Рис 3. Схема подключения люстры с одной галогенной лампой

Данная схема галогенной люстры предназначена для подключения одной лампы, а что делать, если их несколько? Тогда следует руководствоваться схемой, представленной ниже.

Рис 4. Схема подключения люстры с 6 галогенными лампами

Чтобы разобраться со всеми проводами и выполнить подключение без ошибок, нужно более детально рассмотреть каждый шаг соединения всех элементов люстры. На рис. 2 изображена схема подключения шести галогенных светильников к двум понижающим трансформаторам, питающимся от квартирной электропроводки напряжением 220 В. Согласно правилам безопасной эксплуатации электроприборов фазный проводник обязательно должен разрываться выключателем (на рисунке он коричневого цвета). Нулевой провод (голубого цвета) присоединяется непосредственно на клеммные соединения понижающих трансформаторов. Для удобства зажимные винты маркированы буквами L – фаза и N – ноль.

По сути, не имеет значения, сколько ламп будет подключаться к сети, важно каждую группу ламп подключить к отдельному трансформатору, а их, соответственно,  правильно соединить в распределительной коробке.

 Не следует коммутировать провода где-то над подвесным потолком, стремясь немного сэкономить на длине проводников. Может так однажды случиться, что люстра галогенная не включается, например, по причине плохого контакта в клеммных соединениях. И из-за этого придется разбирать потолок, чтобы зачистить провода и заново их соединить. Поэтому всегда все коммутации следует проводить в распределительных коробках, которые специально предназначены для этого.

Подключение галогенной люстры

С подключением понижающих трансформаторов мы разобрались, теперь дело за лампами. Подключаются они всегда параллельно друг к другу, не нужно путать их с елочной гирляндой, где лампочки соединяются последовательно друг к другу. Так как трансформаторы изготавливаются определенной мощности, следует внимательно прочитать на их корпусах, сколько ламп одновременно можно к ним подсоединить. В противном случае, если источников света будет больше, чем сможет выдержать трансформатор, то лампы будут гореть в половину накала. Кроме этого, трансформатор будет работать с перегрузкой и со временем выйдет из строя.



Рис 5. Схема подключения галогенных ламп к понижающим трансформаторам

Советы по монтажу и подключению галогенной люстры

Чтобы не случилось так, что галогенная люстра сломалась из-за некачественного подключения, следует соблюдать основные правила:

  • провода, идущие от трансформатора к лампам, не должны иметь длину более 2 м. Так как рабочее напряжение галогенных ламп довольно низкое, в проводниках могут возникнуть потери, которые также приведут к снижению яркости свечения источников света;
  • трансформаторы крайне не рекомендуется закрывать в маленьких по объему полостях, в которых ограничена естественная вентиляция и циркуляция воздуха. Также запрещено их устанавливать вблизи источников тепла и на горючем основании. В случае невозможности соблюдения данных условий нагрузку на трансформатор следует уменьшить на 25% от номинального значения его мощности;
  • для управления галогенными лампами запрещается применение диммеров (реостатов для ручного изменения яркости светового потока) возможна некорректная работа всего оборудования с выходом его из строя.



Ремонт галогенных люстр

Частые причины, по которым могут не работать люстры с галогенными лампами – это плохие контакты на соединениях. Чтобы отремонтировать люстру, зачастую достаточно зачистить провода, подключенные к трансформаторам и проверить соединения в распаечных коробках.

Если видимых следов повреждения нет, контакты зачищены и обжаты, а лампы гореть все равно не хотят, тогда необходимо вооружиться тестером, с помощью которого можно измерить выходное напряжение. Если на выходных клеммах трансформатора тестер показывает ноль, то нужно идти в магазин электротоваров и покупать точно такой же, не забыв запомнить или переписать маркировку на его корпусе.

Если предстоит ремонт галогенной люстры с пультом дистанционного управления, то начинать его нужно с банальной проверки элементов питания. Потом проверить целостность ламп и работоспособность трансформатора и, в случае исправности всех элементов галогенной люстры, остается электронный блок управления лампами. Чтобы его отремонтировать, нужны более глубокие познания в электронике, поэтому, если именно он является причиной поломки люстры, его следует заменить целиком. Отсоединяя от него провода, следует их промаркировать, чтобы не ошибиться с подключением нового блока.

Когда все операции по замене вышедших из строя деталей будут произведены, люстра должна засиять всеми своими лампами, радуя своих владельцев.
