Ленточнопильный станок своими руками

Почти все предприятия, которые специализируются на металлообработке, хотят в собственном станочном парке иметь высокопродуктивные ленточные пилы по металлу, которые в домашних условиях принято заменять лобзиком. Однако при резке и распилке больших металлических полотен частными мастерами также успешно применяются самодельные ленточнопильные станки, которые, к слову сказать, изготовить самостоятельно – проще простого.

Содержание:

  1. Предназначение ленточнопильного станка
  2. Конструкция ленточнопильного станка
  3. Принцип работы станка
  4. Виды ленточнопильных станков
  5. Ленточнопильные станки по дереву
  6. Ленточнопильные станки по металлу
  7. Изготовление ленточнопильного станка



Предназначение ленточнопильного станка

Если вы планируете организовать производство, которое связано с обработкой, резкой и прочими работами с металлом, вам пригодиться ленточнопильный станок. Он предоставляет возможности непрерывно проводить резку всех металлических конструкций из цветных и черных металлов, чугуна и нержавеющей стали. Им по силам даже резка очень твёрдых сплавов - никелевых, титановых, стали конструкционной и высоколегированной.

Однако предназначены ленточные станки не только для распиливания металла, они также работают с пластиком, пенопластом и деревом. Оборудование с успехом используется в мебельном производстве с целью раскройки длинных досок большой толщины и выпиливания небольших деталей, для нарезания заготовок из металла – из труб и прутков, к примеру, под дальнейшую токарную обработку.

К основным преимуществам использования ленточных пил по сравнению с применением других станков и инструментов относят следующее:

  • При помощи ленточнопильного станка можно проводить самые разнообразные резы заготовок, которые имеют толщину до 400 миллиметров.
  • Осуществление самых сложных пропилов, которых нельзя достичь на другом оборудовании.
  • Ленточную пилу можно применять при криволинейном пилении.
  • В процессе работы образуется минимум отходов (стружки и опилок), а сам рез – ровный и чистый, а также не требует последующего шлифования.
  • Ленточный станок занимает мало пространства, и модели, что предназначены для домашних мастерских, являются достаточно легкими для установки их по месту без привлечения специального подъемного оборудования.
  • Невысокий уровень шума пилы не доставляет дискомфорта окружающим и оператору, что важно, если мастерская расположена возле жилых домов.

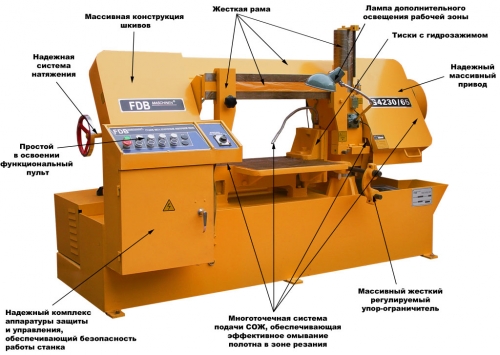

Конструкция ленточнопильного станка

Ленточнопильный станок по металлу для прямой и фигурной резки является достаточно мощным инструментом. Рабочим органом таких станков выступает ленточная пила, с помощью которой и проходит сам процесс резки. Полотно ленточнопильного станка представляет собой замкнутую металлическую полосу, что сварена в кольцо и оснащена зубьями, которые и осуществляют резку заготовок.

Пила закрепляется и перемещается на 2 или 3 больших шкивах, вращательное движение которых обеспечено электродвигателем, мощность которого и выступает определяющим критерием при подборе ленточной пилы по металлу. Чем мощнее будет электромотор, тем выше эффективность и производительность работы станка.

Более востребованными в последнее время становятся ленточнопильные станки, в которых установлены биметаллические пилы, изготовленные одновременно из двух различных металлов. Благодаря подобному устройству ленточнопильного станка пилы наряду с жесткостью обретают гибкость, а такой параметр является ключевым в отношении качества обработки заготовки.

Основой полотна ленты выступает жесткая пружинная сталь, к которой приваривают проволоку, изготовленную из сверхпрочной жесткой инструментальной стали. Из неё на конечном этапе принято фрезеровать зубья. От твердости и крупности обрабатываемой заготовки зависят габаритные размеры и жесткость зубьев. На ленточнопильный станок в некоторых случаях устанавливают пилу с твердосплавными напайками.

Металлорежущее оборудование, которое имеет поворотные тиски, по цене более привлекательно, чем аппараты с поворотной рамой, однако неудобно для резки тяжелых и длинных заготовок. Цена станков с поворотной пильной рамой более высокая, но при этом являются более удобными в эксплуатации, так как позволяют быстро менять угол резки.

Принцип работы станка

Как правило, ленточнопильные станки работают от ремня, расположенного между двумя маховиками. Ремень при включении станка приводится в движение, и оператор может загружать металл для резки. Такие станки делают точные разрезы, что достигается путем равнозначного распределения давления в процессе работы на материал.

Так как движение и давление полотна всегда направляются к рабочему столу, то нет рисков отдачи и выброса в сторону мастера детали. По этой причине операторы ленточнопильный станок предпочитают циркулярному.

Металлообработка с помощью ленточнопильного станка имеет стандартный вид резки, что осуществляется перпендикулярно оси станка или под любым углом, который не превышает 60 градусов. Угловую резку проводят посредством изменения местоположения рабочего органа – пилы при помощи поворотной рамы, значительно упрощает резку заготовок.

Для защиты ленточных пил во время работы от перегрева применяется охлаждающая смазка или жидкость. Это особенно актуально, если вы имеете дело с толстыми или жесткими металлическими материалами. В качестве смазки может использоваться вода или прочий жидкий вязкий материал, что непрерывно подается на лезвие, омывая его. К тому же благодаря подобному защитному воздействию в воздухе уменьшается количество металлической пыли.

Ленточнопильные станки по металлу могут оснащаться специальными щеточками, что непрерывно очищают лезвие пилы. Это позволяет в свою очередь получить более ровный пропил. Кроме того, использование щеточек приводит к увеличению срока службы ленточной пилы.


Виды ленточнопильных станков

Ленточнопильные станки можно сегодня купить в любом специализированном магазине или у самих производителей. Желательно перед совершением покупки ознакомиться с характеристиками и ценами ленточнопильных станков, а также узнать, какие бывают виды ленточных пил.

Все ленточнопильные станки разделяются на группы по таким характеристикам: число скоростных режимов, объем продукции, которая выпускается за единицу времени, и угол поворота. Различается и ширина ленты в станке, причём профессиональнее оборудование будет при увеличении этого параметра.

Например, ленточнопильные станки с лентой, ширина которой составляет 13 миллиметров, используются преимущественно для бытовых нужд. Для производства предназначены модели, что имеют ширину полотна от 19 миллиметров. Станки по типу управления делятся на ручные, полуавтоматические и автоматические.

На некоторых моделях предусмотрена возможность задания определённого цикла резки, при котором будут установлены характеристики подачи металла, и автоматическое отключение оборудования по окончании сквозного распила заготовки.

Зависимо от сферы использования, бывают ленточнопильные станки четырех типов. Колонные станки являются универсальными установками, которые применяются на узкоспециализированных крупных производствах. Станки маятникового типа используются преимущественно на заготовительных участках и в ремонтных цехах. Станки бытового назначения чаще всего имеют настольную модификацию.

Ленточнопильные станки по дереву

Каждый деревообрабатывающий ленточнопильный станок по своему строению является вертикальным. Чертеж ленточнопильного станка данного типа имеет рабочий горизонтальный стол с упорами, что предназначены для заготовок, цельную массивную станину и два шкива – снизу и сверху, на которые натягивается пильное полотно.

В процессе работы деталь устанавливают в нужном положении вплотную к угловому или параллельному упору на стол, а после подают на полотно, удерживая обеими руками и двигаясь по упору, будто по направляющим.

Станки по дереву используют для фигурных, косых и прямых резов и распилов древесины под углом 45 градусов. Особенность оборудования состоит в высокой скорости движения полотна, позволяющей оперативно разрезать мягкие материалы – пенопласт, пластик и дерево.


Существуют деревообрабатывающие ленточнопильные станки трех классов. Бытовые модели лучше всего подходят для использования в домашних условиях, так как являются небольшими по весу и габаритам аппаратами настольного типа. Их принято устанавливать на специальный стол-подставку или верстак, приворачивая шурупами для устойчивости через специальные отверстия, что имеется в основании.

Полупрофессиональное оборудование для резки дерева представляет собой  крупногабаритные напольные станки, что предназначены для резания материала, который имеет толщину до 200 миллиметров, и длительного применения. Эти станки также можно применять домашним мастерам, но подходят они и для использования на производстве.

Профессиональные ленточнопильные станки также являются напольными устройствами, что отличаются высокой мощностью, большими габаритами и весом. Согласно инструкции ленточнопильного станка, они используются на производстве, так как способны выдерживать длительную эксплуатацию и процесс резания брусков толщиной более 300 миллиметров.

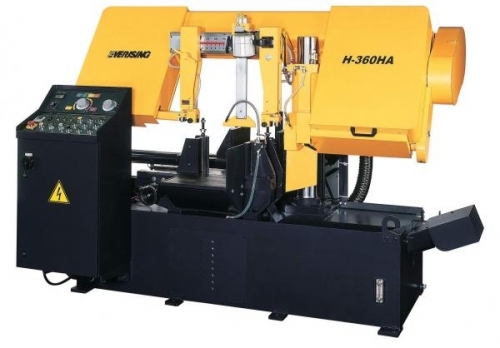

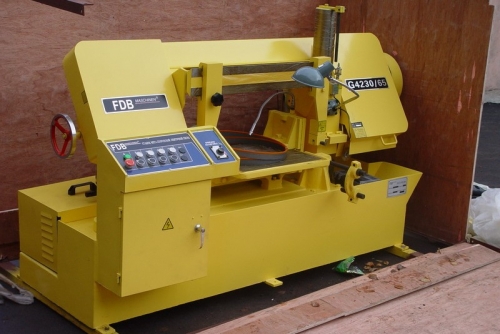

Ленточнопильные станки по металлу

Работающие с металлом ленточные станки являются горизонтальными. По конструкции оборудование представляет собой стол-основание с присутствием тисков для фиксации детали, где закреплена подвижная рама. Имеются на ней 2 шкива с пильным полотном. Материал при работе остается неподвижным. Для распила заготовки рама опускается сама. Одним из значительных преимуществ обработки металлических изделий именно таким способом выступает полное отсутствие искр.

Ленточные пилы по металлу используются для косых и прямых резов различных профилей - круглых и квадратных труб, прутков, брусков, швеллеров и уголков. Некоторые модели оснащены поворотными губками тисков, при помощи которых можно проводить резы под углом в 45 градусов.

Мощность и возможности ленточнопильных станков по металлу являются намного высшими, чем у деревообрабатывающих, поэтому они могут обрабатывать, кроме металла, дерево, пластик и графит. Каждое оборудование для настройки ленточнопильного станка имеет несколько разных скоростей движения полотна. Мягкий металл, к примеру, алюминий, принято обрабатывать на самой высокой скорости, а твердые высоколегированные стали и титановые сплавы - на самой низкой.

Чаще всего используются два класса ленточнопильных станков. Бытовые пилы являются самыми простыми устройствами с ручной подачей для обработки пластмассы и таких металлов, как чугун, алюминий, низколегированная и нелегированная сталь. Рассчитаны данные агрегаты на индивидуальное использование в частных мастерских.

Полупрофиссиональное оборудование предназначается для работ с разными сталями, цветным металлом, никелевыми и титановыми сплавами. Такие пилы являются полуавтоматами: рама сама опускается при помощи гидравлической системы для распила заготовки. Используются агрегаты на промышленных и частных заготовительных производствах. Эти станки обеспечивают высокую стойкость инструмента и быстро себя окупают, поэтому являются особо востребованными на  мостостроительных и частных предприятиях, которые изготавливают металлоконструкции.

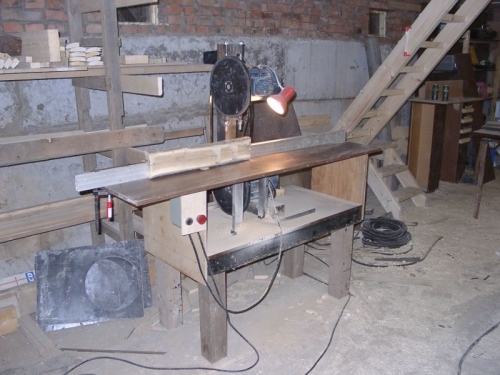

Изготовление ленточнопильного станка

Для изготовления ленточнопильного станка в домашних условиях вам понадобятся опоры из листового металла, рама, направляющие, штифт, втулки, винты, болты, подшипники, планка, хомут и кожух.

При изготовлении пильного полотна рекомендуется придерживаться таких правил:

  1. Сделайте эскизы перед конструированием, которые помогут собрать узлы и детали.
  2. Для сваривания рамы принято использовать замкнутые профили, размеры которых зависит от габаритов узлов и деталей.
  3. Можно взять и П-образные профили. В этом случае пластинки, что привариваются, должны замыкать сечение.
  4. При использовании неготовых профилей их получится изготовить при помощи гибки металлических листов, которые не превышают толщину, что равна трем миллиметрам.
  5. Сделайте основание, используя листовую сталь толщиной 4 миллиметра или два уголка.
  6. К основанию приварите раму, к её верхнему концу прикрепите корпус, который служит для прикрепления оси верхнего диска.
  7. При помощи сверла в раме можно сделать большие отверстия.
  8. Рабочий стол обработайте, приварив втулки для осей опорного кронштейна и стола, чтобы совершалась надежная горизонтальная фиксация стола.
  9. В шарикоподшипниках должна быть ось, к которой нужно привинтить нижний диск.
  10. Верхний диск необходимо устанавливать на шарикоподшипниках, которые имеют большой диаметр. Обязательно крепление оси при помощи скобы, которая позволяет изменить угол наклона.
  11. Несущая рама имеет гаечное и болтовое крепление, на них размещается корпус подшипников.
  12. Направляющие закрепляют в раме ленточнопильного станка своими руками.
  13. Кожух прикрепляют винтами к передней части станка.
  14. В качестве материала для изготовления стола лучше выбрать текстолит. При помощи винтов и сварки прикрепите стальную полосу и пильное полотно.
  15. Закрепите шкив штифтом или винтами.
  16. Нижний и верхний диски нужно установить с разводом, а не параллельно, для обеспечения максимальной точности реза.
  17. В обязательном порядке необходимо наносить защитное покрытие.



Теперь ленточнопильный станок готов к использованию и может применяться с успехом на малых коммерческих предприятиях – сервисных центрах и мастерских, а также в домашних условиях. Такое оборудование сможет справиться с обработкой металла, дерева, пластика и прочих материалов.
