Фальцепрокатный станок своими руками

Строительство зданий и работы, связанные с созданием крыш, требуют от работников не только больших физических усилий, но и использования современного оборудования, потому что создание швов крыши – совсем не легкое задание. Профилегибочное оборудование, в том числе и изготовленный своими руками фальцепрокатный станок, сможет решить эти задачи. Рассмотрим поподробнее этот станок, его устройство и принцип работы, а также попробуем собрать конструкцию самостоятельно.

Содержание:

1. Предназначение фальцепрокатного станка
2. Достоинства фальцепрокатных станков
3. Конструкция фальцепрокатного механизма
4. Принцип работы фальцепрокатного станка
5. Использование фальцепрокатного станка в домашних условиях

Предназначение фальцепрокатного станка

Фальцевая кровля представляет собой кровельное покрытие, что формируется из листового или рулонного металла, путем соединения кромок металла особым швом под названием фальц. Использование фальцевых швов обеспечивает абсолютную водонепроницаемость готового покрытия, потому что при его формировании не возникают никакие сквозные отверстия в кровельном материале. Фальцы классифицируют по уровню уплотнения и ориентации. В первой ситуации выделяют двойные и одинарные соединения, во втором – стоячие, лежачие и угловые.

Создание водонепроницаемого двойного стоячего фальца возможно вручную с помощью специального оборудования или современным способом - электромеханическим закаточным фальцепрокатным станком. Основное предназначение фальцепрокатных станков состоит в механизации кровельных работ на крыше, которая выполняется из стали.

В отличие от обычной методики проведения кровельных работ, при использовании фальцепрокатного станка получается кровля в виде рулона, а не отдельных листов. Длина подобного рулона стали - от конька до карниза. Тем самым, при наличии такого станка, сможете пользоваться всеми преимуществами современных строительных технологий, к примеру, сократите время строительных работ раза в два-три, увеличите производительность труда, а также уменьшиться до минимума количество поперечных швов.

Имея небольшие размеры, фальцепрокатные станки позволяют использовать их непосредственно на строительных объектах. Такое строительное оборудование способно фальцевый замок сделать двойным и тройным и добиться идеальной геометрии, что проблематично при ручной методике фальцевых работ. Панели сразу получаются с прокатанными ребрами жесткости, которые увеличивают прочность и улучшают внешний вид кровли. Однако при большом уклоне крыши станок не получиться использовать.

С помощью фальцепрокатных станков формируются кровельные картины, что имеют стандартную прямоугольную, клиновидную и трапециевидную формы. Данное оборудование используется при создании таких изделий, как кровля, воздуховоды, дымоходы, отливы, откосы, маяки, системы водосточных труб, С-образные рейки, W- образный профиль, швеллеры, уголки, двутавры, элементы защелочных соединений, различные крепежные фальцевые соединения (угловой, лежачий, стоячий, защелочный фальц), ребра жесткости (трапеция, полукруг), декоративные изгибы кровли. Самой распространенной разновидностью стыковки краев листов считается одинарный лежачий фалец.

Фальцепрокатные станки помогают изготавливать разный профиль по краям заготовки или листа из оцинкованной стали, включая и материал с полимерным покрытием. Сырьем для фальцепрокатных станков служит листовой или рулонный металл из тонколистовой низкоуглеродистой стали, нержавеющей и оцинкованной, с полимерным и лакокрасочным покрытием (пластизол, пурал, полиэстр) и без покрытия, из алюминия, меди и цинк-титана.

Достоинства фальцепрокатных станков

Свою историю фальцепрокатное оборудование начало с далеких шестидесятых годов в западных странах, и сегодня такие станки имеют огромную популярность. На современном отечественном рынке оборудование в основном представлено иностранными компаниями и отличается высоким качеством, большой производительность труда и простотой эксплуатации. Среди недостатков выделяется разве что огромная цена фальцепрокатных станков по российским меркам и большая габаритность.

Фальцепрокатное оборудование имеет массу достоинств и преимуществ перед другими подобными установками:

• адаптированность к условиям российских строительных площадок;
• отсутствие повреждений покрытия материала;
• высокое качество изготавливаемых панель-картин за счет точной конструкции и оптимизации конфигурации профилировочных роликов;
• достижение на выходе прямолинейности панелей;
• наличие ручной ступенчатой переналадки на необходимую ширину заготовки;
• возможность комплектации ручным ножом поперечной резки;
• возможность дополнительной установки роликов, что служат для проката ребер жесткости и картин арочной формы;
• обеспечение качественного проката металла с полимерным покрытием.

Конструкция фальцепрокатного механизма

Фальцепрокатный станок представляет собой механизм, который предназначен для профильной обработки края листового или рулонного металла для дальнейшего создания фальцевых соединений. Проще говоря, устройство выгибает одну из кромок стали под определённую конфигурацию для произведения их соединения. Использование данного оборудования способствует получению заготовок, надежность и качество которых намного превышает качество аналогов, которые получаются посредством ручной обработки.

Сам фальцепрокатный кровельный станок состоит из формирующего устройства, станины и электропривода. Станина – это сварная металлоконструкция, на которой размещаются шесть пар валов, что выполняют роль формирующего устройства. Служит формирующее устройство для протягивания металлической полосы вдоль станка и формирования ребер жесткости и составляющих элементов двойного фальца на её краях для двойного замкового соединения. При изменении ширины металлических полос можно перенастроить устройство на новый размер.

Электрический привод состоит из электрического двигателя, цепной передачи и червячного редуктора. На фальцепрокатный станок дополнительно можно установить роликовое размоточное устройство, что предназначено для монтажа, разматывания и подачи рулонного металла, который имеет вес до 1 тонны. Помимо этого, станок можно оснастить обжимными устройствами для соединения листов в единое кровельное полотно, которые спрофилированы на станке.

Подвижное устройство станка состоит из 2 подвижных штоков, что жестко между собой соединены прижимающим угольником. Горизонтальная полка данного угольника выполняется в виде клина, под которым размещается продольная планка для обжима в продольном углублении угольника кромки кровельного листа. Направляющими для штоков выступают скобы и проходы в торцах горизонтальной полки. Подвижное устройство фальцепрокатного станка удерживается посредством пружин в верхнем положении, при котором можно вставлять в станок лист и удалять его после процесса отгиба кромки.

Профилирующее устройство располагается на стальной трубчатой раме. Ролики изготовлены из высококачественной специальной стали со специальной финишной отделкой, которая гарантирует эффективность защиты от влияния коррозии. Предлагаются две разновидности обжимных устройств – автоматические и ручные. Фальцепрокатный станок укомплектован четырьмя колесами рояльного вида, два из которых имеют тормоза для значительного облегчения транспортировки.

Подобная конструкция фальцепрокатного станка позволяет проводить переналадки оборудования на работу с металлом, что имеет различную толщину, и выполнять коррекцию загиба кромки при использовании уплотнительной ленты при устройстве фальцевой кровли. Возможной считается дополнительная комплектация для проведения монтажа кровли с большей скоростью и упрощения процедуры. Этому способствует установка системы управления, циркулярной пилы по металлу и поперечного ручного дискового ножа.

Характеризуют работу фальцепрокатного станка такие технические характеристики, как скорость профилирования и допускаемая толщина листового металла на входе. Разные модификации станков способны производить несколько разновидностей фальцевых соединений, поэтому рекомендуется заранее заказывать необходимый набор роликов прокатки.

Принцип работы фальцепрокатного станка

Перед тем, как сделать фальцепрокатный станок, следует узнать, как он работает. Принцип работы фальцепрокатного станка основан на рулонной технологии, которая предоставляет возможности изготовления кровельных картин во всю длину ската и избегания ненужных горизонтальных соединений. Железо в рулонах для кровли стоит намного дешевле листового, его удобно поднимать на кровлю и непосредственно там изготавливать картины. Рулон металлической полосы помещают на размоточное устройство.

После нажатия на кнопку «Пуск», что расположена на кнопочном пульте, включается электрический двигатель, который через цепную передачу и редуктор вращение передает на валы формирующего устройства. Конец металлической полосы подается по направляющим станка на 1-ую пару формирующих роликов. Роликами захватывается металлическая полоса и протягивается через всю поверхность формирующего устройства. При достижении определенной длины отформованного листа фальцепрокатный станок отключают посредством нажатия кнопки «Стоп». Для вытаскивания отформованных листов назад в конструкции имеется реверс.

После этого монтажникам нужно только соединить две детали. Помимо подобных кровельных работ, лежачие фальцы, выполненные с помощью фальцегибов, используются для изготовления герметичных воздуховодов или водосточных труб. Транспортировка станка разрешена  в  любом положении, которое не допускает механических поломок элементов управления и конструкции. Периодически желательно проводить профилактические настройки и смазывать работающие части (цепь, винт прижимного вала, натяжитель цепи, направляющие прижимного вала, шестерни).

Использование фальцепрокатного станка в домашних условиях

Так как цена фальцепрокатных станков достаточно высока, в домашних условиях принято собирать конструкцию самостоятельно. Самодельный фальцепрокатный станок устанавливают на верстаке таким способом, чтобы разместилась в одной плоскости с рабочей поверхностью станка горизонтальная полка угольника. Для отгиба кромок лежачего фальца стандартный лист необходимо уложить на станок так, чтобы впритык к упорам стал обрез его узкой стороны. В результате нажима на педаль на листе возникает небольшое углубление. При помощи скобы нужно повернуть загибающий угольник, отгибающий на заданный угол кромку листа.

После отгиба кромок для фальца следует отпустить педаль: подвижное устройство при этом устремляется кверху под действием пружин. Загибающий угольник одновременно отводится в исходное положение. Лист соскакивает при подъеме подвижного устройства с прижимающего угольника. Затем лист переворачивается на 180 градусов, и таким же образом отгибается на другой стороне листа кромка для фальца. Из изготовленных подобным способом одинарных картин принято собирать двойные. Сборка выполняется вручную или посредством использования фальцезакаточного станка.

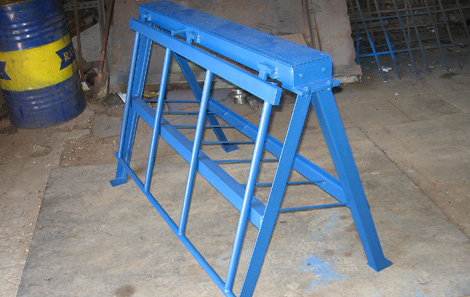

Малый ручной фальцепрокатный станок используется для отгиба кромок по короткой стороне листа. На раме, что изготовлена из уголков, укрепляется прижимной уголок с пластиной, что приварена снизу. Прижимный уголок поднимают и опускают педалью. Лист кровельной стали укладывается на стол станка и короткой стороной заводится под прижимной уголок с выпуском кромки листа наружу на ширину отгиба фальца до штырей-упоров, которые имеются на гибочном бруске.

Нажимая на педаль ногой, кровельщик зажимает кромку листа уголком и, вращая затем гибочный брусок, совершает отгиб кромок для лежачего фальца. Заготовленные таким способом листы попарно соединяют в картины на роликовом приводном станке. В центре станка располагаются два ролика один над другим, что насажены на два вала. Ролики в движение приводятся электродвигателем путем ременной передачи и шестерен. Кровельщик между собой сцепляет отогнутыми кромками два листа и проталкивает между роликами, уплотняющими лежачий фальц. Потом кромки отгибают для стоячего фальца.

Угловые фальцевые соединения используются при выполнении таких элементов кровли, как зонты и колпаки для дымовых труб, а также при создании хозяйственного инвентаря. Начинают соединять два листа простым угловым фальцем с отгиба в них на 90 градусов кромок, причем укладывают одну из них на плоскость листа. Затем на станке располагают лист с отогнутой кромкой кверху, которую вводят в щель, что образуется после отворота кромки другого листа. Полученный гребень после уплотнения сваливают на поверхность первого листа.

Для соединения комбинированным угловым фальцем двух листов кромку листа, что сдвинута со станка, отгибают на 30° и в ней проделывают надлом. Затем лист переворачивается, а полученный надлом сваливают на поверхность и перегибают кромку, формируя двойной лежачий отгиб. Лист с двойным отгибом после этого устанавливают на станок и заводят в щель второго отгиба кромку другого листа, что предварительно отогнута. Вертикальную кромку в заключение сваливают на отгибе первого листа на плоскость второго листа и уплотняют на металлической поддержке с двух сторон. Ширина кромок в листах, которые соединяются угловыми фальцами, зависит от уровня толщины листов.

Последовательность операции при создании двойного углового фальца будем разбирать на примере вставки в прямоугольную коробку днища. К днищу причерчивают по размерам коробки кромки на формирование фальцев и обрезают уголки. По пунктирным линиям после этого все кромки отгибают в днище в одном направлении, на кромках во внешние стороны делают узкие отгибы. Углы коробки надрезают и в нее вставляют днище. Сваливают отвороты днища на боковые стороны коробки, при этом используя киянку и металлический упор. Далее укладывают коробку на верстак, последовательно выравнивают все кромки одинарного фальца. Кромки в заключение кромки на боковые стенки коробки и затем уплотняют.

При изготовлении разных кровельных элементов и хозяйственного инвентаря хозяевам приходится соединять детали не только с помощью угловых прямолинейных фальцев, но также криволинейными фальцами, которыми принято соединять срезанные под углом и круглые патрубки. Конструкция криволинейного фальца является такой же, как и прямого. При криволинейном фальцевом сочленении дополнительной операцией является отбортовка, что состоит в расширении отгибаемой кромки благодаря утончению ее толщины.
